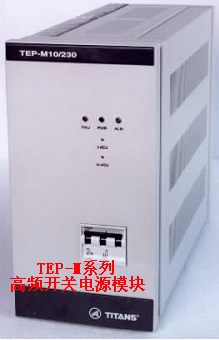

高頻開關電源整流模塊

1．1 模塊系列 AC/DC（TEP-M）：5、10、20、30A/220V，10、20、40A/110V（AC380V輸入）

2、5A/220V，4、10A/110V（AC220V輸入）

DC/DC（TEP-M）：10、20、30A/48V（DC220V輸入）10、20A/48V（DC110V輸入）

　　以上模塊除20、30A/220V，40A/110V為強迫風冷外，其余均為自然冷卻。

1．2主要技術參數

　　輸入電壓（V）：AC380V±20%或AC220V＋１５％－２５％，DC220V±20%，DC110V±20%

　　輸出電壓（V）：DC176 ~ 286V、DC88 ~ 143V，DC44 ~ 60V、DC21 ~ 30V

額定輸出電流（A）：2、4、5、10、20、30

　　穩壓精度： -0.4%～＋0.24%

　　穩流精度：-0.1%～＋0.15%

　　紋波系數：≤0.027%

　　效　　率：≥93%

注：電源模塊輸出電壓上下限根據需要出廠時進行限制。

1．3主要特點

※ 高頻開關電源采用雙軟開關原理設計，效率高達95%以上；

※ 高頻開關電源模塊采用全隔離設計。模塊控制部分與輸入、輸出主電路全隔離設計，這樣可以有效地保證當由于外部因素對模塊的輸入、輸出部分產生過電壓時，模塊內部控制電路不會損壞；

※ 泰坦所有電源模塊線路板（PCB）表面均進行環氧涂敷處理，以達到防潮、防塵目的。

※ 高頻開關電源模塊多重防逆流保護設計。電源模塊和系統都分別采用了防逆流保護措施，這樣可以有效的防止了各種故障運行狀態時電流倒灌現象，有效地保護了系統和模塊，增強了系統的可靠性、安全性；

※ 高頻開關電源系統采用多重防雷保護裝置。電源無論在模塊中還是在系統屏上，都采用了防雷保護裝置，特別在模塊交流輸入側加裝電感防止雷擊和瞬間高電壓沖擊；

※ 對自然冷卻模塊，在充電柜內若需布置兩層或三層電源模塊，則在層與層之間安裝風扇，當溫度超過40度時，風扇啟動，降低柜內溫度。

※ 泰坦高頻開關電源模塊10A/220V和20A/110V及以下模塊采用自然冷卻無風扇；20A/220V及以上模塊采用溫控強迫風冷；

※ 交流AC380V輸入AC/DC及DC/DC電源模塊外形尺寸除30A/220V外其余均為329*170*436mm，便于柜體安裝；30A/220V電源模塊外形尺寸為329*170*436mm。
