機器規格說明:

規定最大荷重：50、30、20、10、5、2Kg（任選1個）

最小分解度：0.01

最大測定高度：150mm

最小微調距離：0.01mm

測定速度范圍：0-200mm/min

X.Y 軸移動范圍：0-75mm

傳動機構：滾珠螺桿

驅動馬達：伺服馬達

外觀尺寸：360*260*940mm

重量：67Kg（機臺）

電源：AC110V或220V

解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。

本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到

完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可

儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）

測試項目：

★連接器單孔插拔試驗

★連接器插拔壽命試驗

★連接器NORMAL FORCE測試

★可同時與接觸阻抗機連線（選購）

機器特點：※可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）

　　　　　※測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）

　　　　　※測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）

　　　　　※檢驗報表抬頭內容可隨時修改（中英文皆可）

　　　　　※檢驗報表可轉檔至EXCEL做編輯

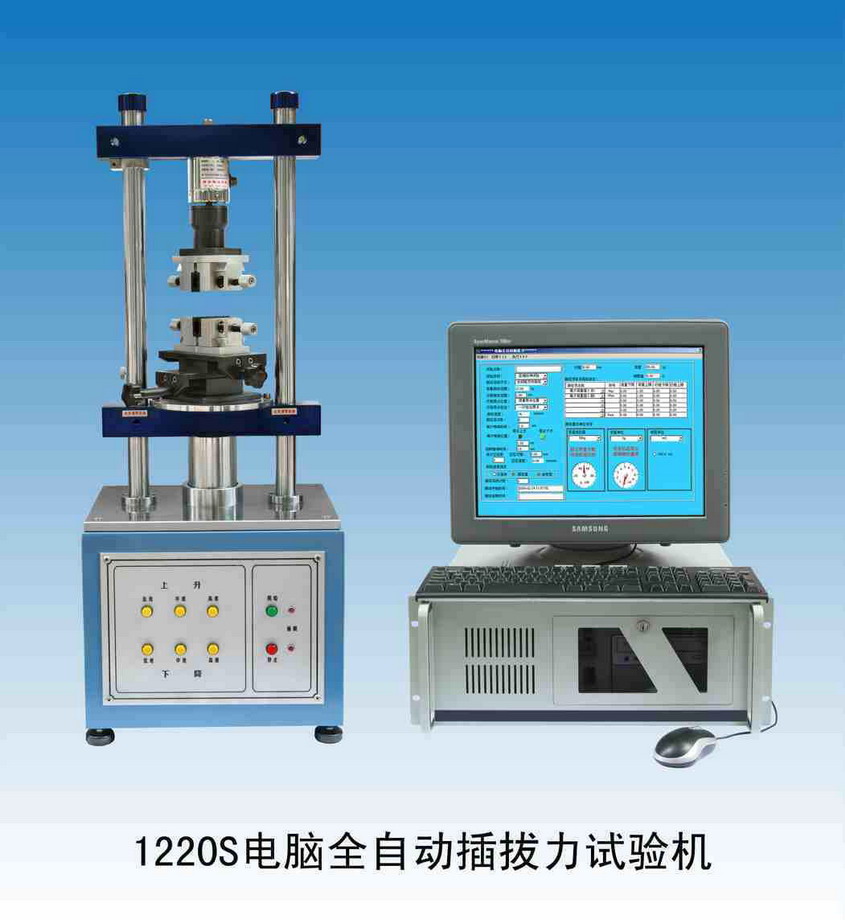

標準配備：△1220S測試機臺本體.

△控制系統（工業電腦及控制介面、電腦螢幕、印表機）。

△Window系統插拔控制操作軟件。

△荷重元

△夾嘴一套

△整排連接器用位置自動修正裝置。

△整排連接器用夾具

△微歐姆試驗機及使用軟體、連線GPIB介面卡。　　　　　　　　　　　　　　　　　

選購配件：

△銑溝機及其專用夾嘴（易變型塑膠類連接器專用短夾嘴及長夾嘴)

△單Pin與塑膠保持力專用夾具。
