概述
SL1051 是一款電池充電控制電路，非常適合那些低成本、便攜式充電器使用。它集高精度預充電、恒定電流充電、恒定電壓充電、電池狀態檢測、溫度監控、充電結束低泄漏、充電狀態指示等性能于一身，可以廣泛地使用于PDA、移動電話、手持設備等領域。
SL1051 通過檢測電池電壓來決定其充電狀態：預充電、恒流充電、恒壓充電。當電池電壓小于閾值電壓 VO(MIN)時，處于預充電狀態，以較小的電流對電池進行充電，預充電的電流可以通過外部電阻進行調整。預充電使電池電壓達到 VO(MIN) 后，進入恒定電流充電的快速充電狀態,充電電流可以通過外圍電阻調整，恒定電流充電使電池電壓上升到恒定電壓充電電壓VO(REG)（一般為4.2V）。然后進入恒定電壓充電狀態，充電電壓的精度優于±1%，在該狀態下，充電電流將逐漸減小，當充電達到閾值后，充電結束。充電結束后，將始終對電池電壓進行監控，當電池電壓小于閾值VO(RCH)時，對電池進行再充電，進入下一個充電周期。
為了安全起見，在整個充電過程中，SL1051 利用電池內部的熱敏電阻和適當?shù)耐鈬�電阻�?duì)電池的溫度進行監控，可以使電池的溫度控制在用戶設置的范圍內。
特點
■ 4.2V 單節鋰離子或鋰聚合物電池充電器的理想控制電路；
■ 高于1%的電壓精度；
■ 預充電過程，用戶可改變預充電電流；
■ 恒定電流充電，充電電流可調；
■ 恒定電壓充電過程；
■ 自動再充電過程；
■ 充電過程中的溫度監控；
■ LED 充電狀態指示；
■ 電池不正常狀態的檢測；
■ 電源電壓低時，處于低功耗的Sleep 模式，電池漏電流極小；
■ 極少的外圍元器件；
■ 小型化的MSOP8/SOP8 封裝；

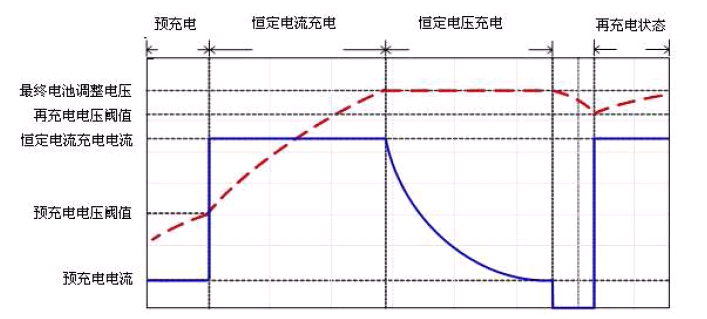

充電過程中的電流、電壓曲線
