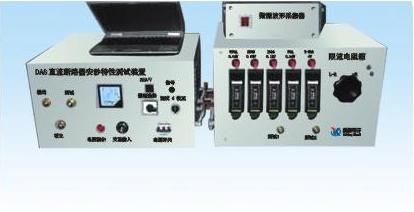

在電力系統中，直流電源系統作為繼電保護、自動裝置、控制操作回路、燈光音響信號及事故照明等電源之用。其正確工作控制與斷路器動作性能息息相關。由于發電廠和變電所電流系統的供電內容多，回路分布廣，存在著保護電器如何正確選型及上下級之間選擇性保護的配合問題。其正確選型和動作是否配置適合，直接關系到能否把直流電源的故障限制在最小范圍內，關系到系統運行安全，對防止系統破壞、事故擴大和設備嚴重損壞至關重要。直流斷路器安秒特性曲線系統是專為變電站試驗、檢修、維護工作而設計，可用于額定電流為100A以下直流斷路器的超載和短路特性測試，從而提高變電站直流系統的健康水平。避免直流配電直流配電網絡出現越級跳閘和引發的大面積停電事故。產品由測試儀、變流電阻箱、數據波形采集器、計算機四部分組成。
技術參數：
1. 功能：可生成測試報告，列出特性曲線；操作簡單，流程清晰；提供數據管理、打印、分析功能
2. 整機重量：單件小于40kg
3. 適應范圍： 2A～100A直流斷路器
4. 短路電流范圍：2～40A，1.13～10le　50～100A，1.13～5le
5. 測試時間范圍：4ms～10s
6. 電流精度：±2%
7. 時間精度：1ms
8. 輸入電壓：三相四線380Vac±10％，頻率50HZ
9. 計算機：筆記本計算機，WINDOWS XP操作系統，USB接口
