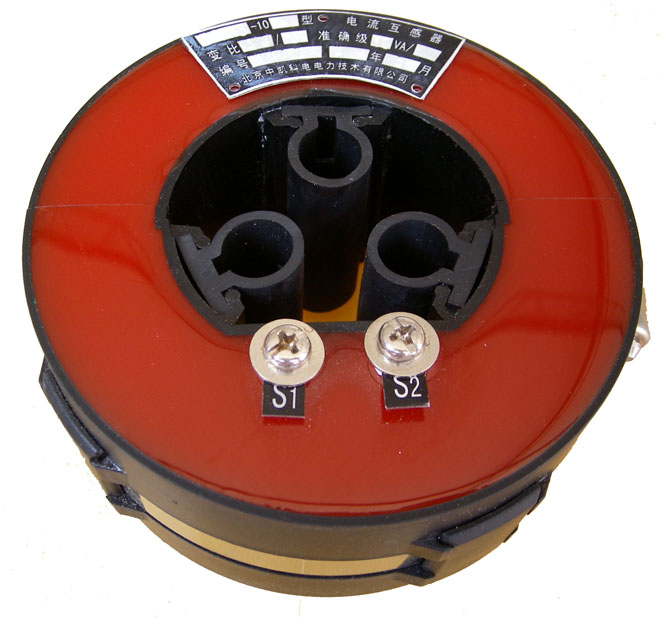

LMK-10系列開啟式/卡式電流互感器
所屬類別：電源配套分類>>傳感器
電子信箱：bjzkdl@yahoo.com.cn
聯系電話：010-62925641
聯 系 人：吳向東
更新時間：2012/11/6 15:13:17
LMK-10系列開啟式/卡式電流互感器適用于交流電力系統12kV及以下供用電設備的電流測量和微機保護。該互感器具有體積小，重量輕，可開啟，便于安裝等特點，廣泛用于緊湊型全絕緣環網開關柜中，安裝時直接卡在進出線電纜上，簡捷方便。已在ABB、施耐德等緊湊型全絕緣環網開關柜中廣泛使用，也用于組合式箱變和電纜分接箱中。
開啟式電流互感器選用導磁率較高的優質進口硅鋼片作為導磁材料，具有鐵芯可分裂，磁通損耗小的特點，其半圓環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的外殼中，防潮濕，性能穩定，無需維護。
安裝時將兩個半圓環卡在電纜上，用不銹鋼箍抱緊，與電纜融為一體，和諧美觀，
●LMK1-10開啟式電流互感器
額定電流比，準確級及其額定負載如下表所示
|
型號 |
LMK1 |
LMK1-10P | ||||
|
用 途 |
測量電流互感器 |
保護電流互感器 | ||||
|
電流比 Ratio I1/I2 |
準確級及其額定負載（VA） |
準確級及其額定負（VA） | ||||
|
0.5 |
1.0 |
3.0 |
10P15 |
10P10 |
10P5 | |
|
300/1 |
2 |
2.5 |
3.5 |
|
|
1 |
|
400/1 |
2.5 |
3 |
3.75 |
|
1.25 |
2.5 |
|
500/1 |
2.5 |
3.5 |
5 |
1 |
1.5 |
3.75 |
|
600/1 |
2.5 |
3.75 |
5 |
1.5 |
2 |
3.75 |
|
300/5 |
2 |
3.75. |
5 |
|
1.5 |
2.5 |
|
400/5 |
2.5. |
3.75 |
5 |
|
2 |
3.75 |
|
500/5 |
3.75 |
5 |
7.5 |
2 |
2.5 |
5 |
|
600/5 |
5 |
7.5 |
10 |
2 |
2.5 |
5 |
