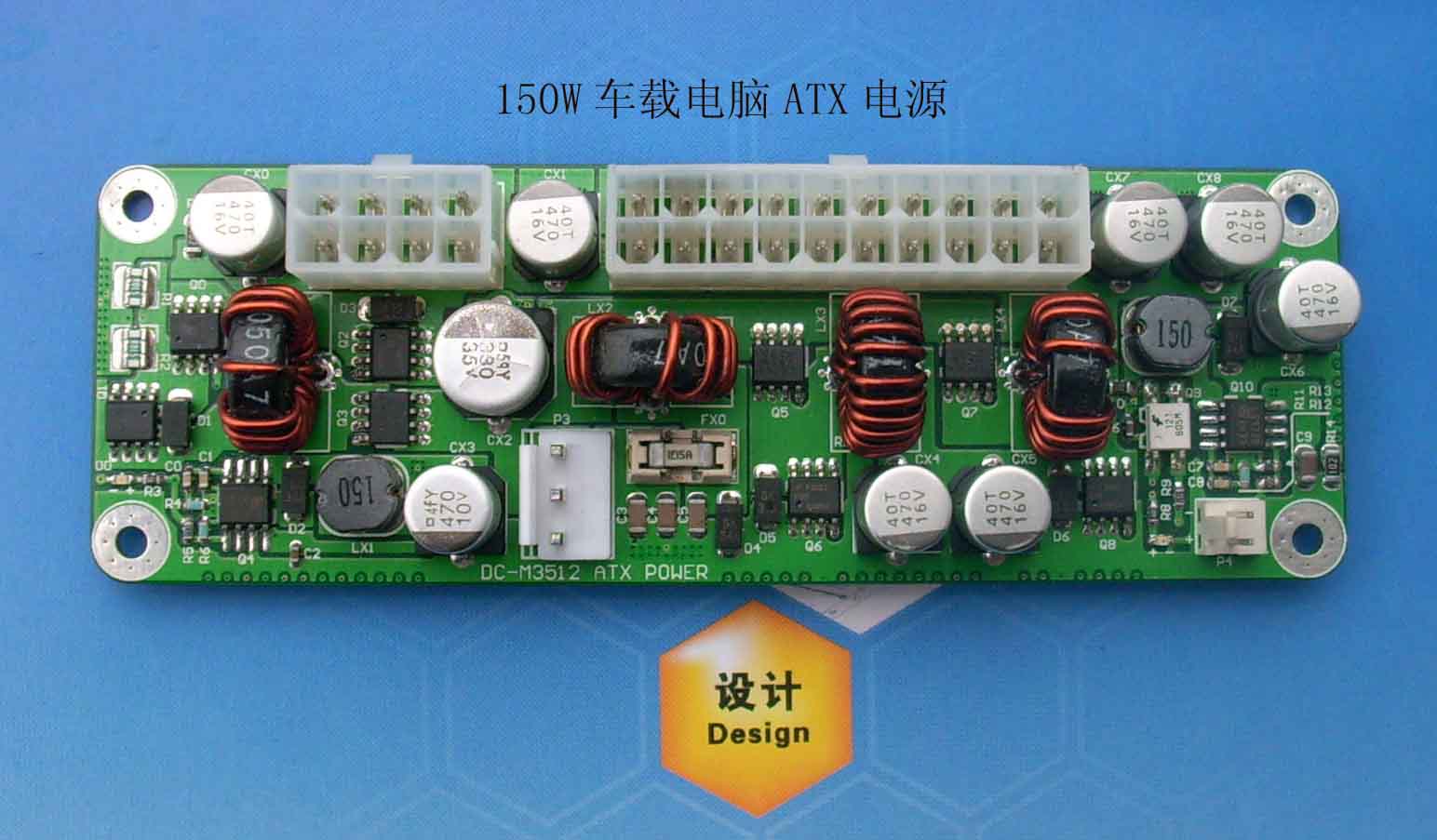

150W車載電腦專用ITPS功能DC-DC ATX 電源
產品型號：DC-M3512 ATX POWER
◆產品版本：
1、直流12伏電壓輸入版本，ITPS保護工作電壓范圍10-17伏。
2、直流19伏電壓輸入版本，ITPS保護工作電壓范圍15-24伏。
3、直流24伏電壓輸入版本，ITPS保護工作電壓范圍19-30伏。
4、寬電壓8-32伏輸入版本，無ITPS輸入電壓保護功能，其他功能不變。
◆特點：
1、ITPS功能10秒延時開機。
2、ITPS功能10秒延時關機。
3、ITPS功能90秒延時強制關機。
4、ATX12V（雙12伏）電壓功能插口。
5、完備的輸出短路、過載、過壓、欠壓保護功能。
6、合理的外型尺寸：120mm（長）X 40mm（寬）X 25mm（高）。
7、紅色LED指示輸入電源的狀態；藍色LED指示DC-M3512 ATX電源板的工作狀態。
◆工作參數：
|
電壓類別 |
最低電壓值 |
典型電壓值 |
最大電壓值 |
額定電流 |
極限電流 |
備 注 |
|
INPUT |
8V |
12V或24V |
32V |
大于20A |
- |
7V@20A |
|
5VSB |
4.75V |
5V |
5.25V |
2A |
3A |
10.0W |
|
+5V |
4.75V |
5V |
5.25V |
8A |
10A |
40.0W |
|
+3.3V |
3.15V |
3.3V |
3.45V |
8A |
10A |
26.4W |
|
+12V |
11.5V |
12V |
12.5V |
6A |
7A |
72.0W |
|
-12V |
-11.5V |
-12V |
-12.5V |
0.8A |
1A |
9.6W |
|
PS_ON |
- |
5V |
- |
- |
- |
- |
|
PS_OK |
- |
5V |
- |
- |
額定功率 |
158.0W |
◆產品包裝配件：
1、DC-M3512 ATX POWER電源板1PCS；
2、輸入電源線（含ACC黃線）1PCS；
重要說明：ITPS功能是從ACC線（黃色線）取得控制信號，通過ITPS插座的連接線連接到電腦主板的PS_SW開關來控制電腦主板的開機或關機和各種保護功能。
