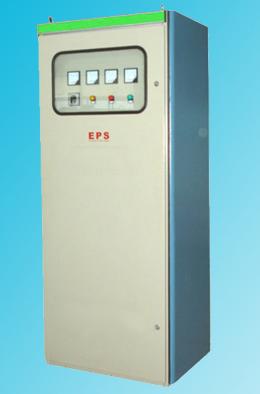

三相變頻型eps消防應急電源
產品詳情
|
變頻型三相應急電源 |
|
| |
|
|
產品概述 |
|
|
1、產品用途：CN-YJ/P三相變頻動力應急電源是一種安裝在建筑物內的備用電源裝置。當建筑物發生 火災、事故 和其他緊急情況導致市電斷電時，三相應急電源可以為消防標志燈、照明燈、消防 泵、卷簾門和其他重要負 載提供第二路應急供電。隨著建筑消防水平的提高，特別是高層建筑的增加，集中供電型應急電源已成為建筑物必備的消防設施。
2、安裝形式：落地式、分體式。
3、備用時間：90分鐘，國標型(可按設計要求配置備用時間)。 |
|
|
規格范圍 |
|
|
規格范圍 |
2.2-400KVA |
|
三相輸入 |
3800V/AC |
落地式、分體式 |
2.2-400KVA | |
|
|
型號說明 |
|
1、應急供電----市電中斷或電壓超出規定范圍時自動提供380V、50Hz正弦波交流或直流應急供電，保證重要負載的正常工作。
2、高性能----采用SPWM高頻逆變技術，供電質量高，適應各種負載。
3、高可靠----采用先進技術和冗余設計，有CPU控制，并選用優質元器件精心制造，性能穩定，可靠性高。
4、保護完善----具有優良的輸出過載保護、短路保護、電池反接保護、過放電保護等完善保護功能，抗誤用能力強。
5、界面友好----LCD顯示工作狀態、市電電壓、輸出電壓，電池電壓、電流、頻率、負載率、故障等信息清晰明了；并且有聲光故障報警、并具有故障消聲等功能。
6、充電能力強----機內裝有采用自控充電技術的大電流電器，充電速度快，浮充電壓穩定。
7、結構簡潔----機內功能部件采用模塊化設計，結構簡潔，維護方便。
8、消防聯動-----由消防中心集中監控和管理。
9、智能電池管理----選用免維護電池和智能電池檢測管理系統，加強電池監測，延長電池壽命和利用率。 |
|
|
產品原理圖 |
|
 |
|
|
技術參數 |
|
|
型號 |
CN-YJ/P |
|
額定容量 |
2.2-400KVA |
|
市電輸入 |
相數 |
三相三線+PE |
|
電壓 |
380V±10% |
|
頻率 |
50Hz±5% |
|
應急輸出 |
電壓 |
380V/AC±15% |
|
波形 |
正弦波 |
|
波形失真 |
THD≤5%(0-100%線性負載時) |
|
逆變效率 |
≥90% |
|
過載能力 |
≤120%額定電流正常工作
>120%額定電流，正常輸出約5秒后停止輸出
>120%額定電流或負載短路，限流輸出約1秒后停止輸出 |
|
蓄電池 |
類型 |
密封免維護鉛酸蓄電池 |
|
額定電壓 |
492V |
|
備用時間 |
90分鐘(可按設計要求配置) |
|
充電時間 |
20小時內可充滿 |
|
轉換時間 |
≤5秒(時間可滿) |
|
保護 |
應急狀態過載保護，輸出短路保護；電池反接保護；電池欠壓保護等 |
|
報警 |
電池欠壓、電池連接故障、充電器故障、持續過載、逆變器故障等 |
|
環境溫度 |
-24℃-40℃ |
|
環境濕度 |
≤90%RH,不凝露 |
|
海拔高度 |
≤2500m |
|
噪音 |
市電輸出時靜止無噪音，應急輸出時≤55dB |
|
序號 |
型號 |
輸出功率
(KVA) |
電池電壓
(V) |
充電電流
(A) |
電池?cái)?shù)量
(節) |
主機尺寸
長×寬×高 |
配置電池柜數量
(90分鐘) |
|
1 |
CN-YJ/P-2.2KVA |
2.2 |
192/492 |
1.5 |
16/41 |
400×750×1500 |
電池在主機柜內 |
|
2 |
CN-YJ/P-3.7KVA |
3.7 |
192/492 |
1.5 |
16/41 |
400×750×1500 |
電池在主機柜內 |
|
3 |
CN-YJ/P-5.5KVA |
5.5 |
192/492 |
3 |
16/41 |
400×750×1500 |
電池在主機柜內 |
|
4 |
CN-YJ/P-7.5KVA |
7.5 |
192/492 |
3 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
5 |
CN-YJ/P-11KVA |
11 |
192/492 |
5 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
6 |
CN-YJ/P-15KVA |
15 |
192/492 |
8 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
7 |
CN-YJ/P-18.5KVA |
18.5 |
192/492 |
10 |
16/41 |
600×800×2200 |
電池在主機柜內 |
|
8 |
CN-YJ/P-22KVA |
22 |
192/492 |
10 |
16/41 |
600×800×2200 |
1 |
|
9 |
CN-YJ/P-30KVA |
30 |
492 |
5 |
41 |
600×800×2200 |
1 |
|
10 |
CN-YJ/P-37KVA |
37 |
492 |
5 |
41 |
600×800×2200 |
1 |
|
11 |
CN-YJ/P-45KVA |
45 |
492 |
10 |
41 |
600×800×2200 |
2 |
|
12 |
CN-YJ/P-55KVA |
55 |
492 |
10 |
41 |
600×800×2200 |
2 |
|
13 |
CN-YJ/P-75KVA |
75 |
492 |
10 |
41 |
600×800×2200 |
3 |
|
14 |
CN-YJ/P-93KVA |
93 |
492 |
15 |
41 |
600×800×2200 |
3 |
|
15 |
CN-YJ/P-110KVA |
110 |
492 |
15 |
41 |
600×800×2200 |
4 |
|
16 |
CN-YJ/P-132KVA |
132 |
492 |
15 |
41 |
600×800×2200 |
6 |
|
17 |
CN-YJ/P-160KVA |
160 |
492 |
20 |
41 |
600×800×2200 |
7 |
|
18 |
CN-YJ/P-187KVA |
187 |
492 |
20 |
41 |
600×800×2200 |
7 |
|
19 |
CN-YJ/P-200KVA |
200 |
492 |
20 |
41 |
600×800×2200 |
8 |
|
20 |
CN-YJ/P-220KVA |
220 |
492 |
30 |
41 |
600×800×2200 |
8 |
|
21 |
CN-YJ/P-250KVA |
250 |
492 |
30 |
41 |
600×800×2200 |
9 |
|
22 |
CN-YJ/P-280KVA |
280 |
492 |
30 |
41 |
600×800×2200 |
10 |
|
23 |
CN-YJ/P-315KVA |
345 |
492 |
40 |
41 |
600×800×2200 |
11 |
|
24 |
CN-YJ/P-400KVA |
400 |
492 |
40 |
41 |
600×800×2200 |
12 |
|
|
| | |
 |
