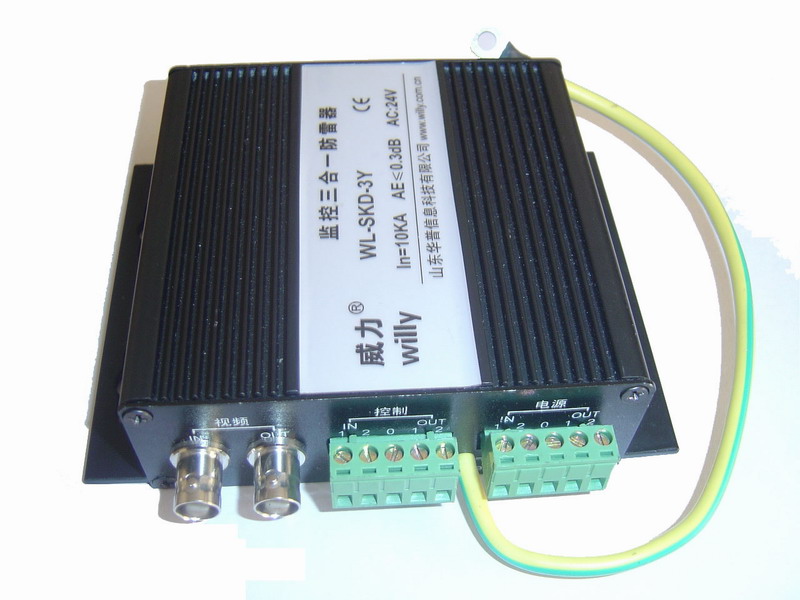

威力三合一防雷器使用說明WL-SKD-3Y三合一防雷器為視頻信號、控制信號和電源防護合為一體，為監控系統防雷設計和安裝提供了方便。威力三合一防雷器的三種信號均設計成兩級防護，防雷效果優于同行業其他產品，帶寬高：大于18M，衰減小：小于0.5db。一、主要性能指標1、視頻信號   衰減（插損）≤0.5db  帶寬0-20M  In≤10KA  限制電壓： 線間≤18V。2、控制信號   衰減（插損）≤0.5db  帶寬0-20M  In≤10KA  限制電壓：線   間≤18V。3、電源   In≤10kA+6Ka/每線。電源分為DC24V、DC48V、AC24V、AC48V   AC220V。限制電壓也不盡相同。二、WL-SKD-3Y三合一防雷器的結構    威力三合一防雷器分為室內型和防水型兩種，防水型主要用于沒有遮擋的露天安裝，其內部為密封結構，接頭分別為：視頻信號BNC、控制信號和電源為航空插。        室內型的接口為：視頻信號BNC、控制信號和電源為RS485口。三、安裝WL-SKD-3Y三合一防雷器外殼帶有安裝孔，用螺絲固定即可。每種信號接口分為進（IN）和出（OUT），出端（OUT）接到被保護設備，進（IN）接外來信號線。    RS485口為5位一組，進端（IN）1（2）和出端（OUT）1（2）是對應的。0為內部接地，在使用屏蔽線時，屏蔽層接入該口。    WL-SKD-3Y三合一防雷器信號防護對地的限制電壓有：18V、40V、100V、180V、260V和350V。在沒有特殊要求時一般做成180V或260V。需要低限制電壓時（小于100V）應當提出要求，在安裝時地線（PE）應當與被保護設備的金屬外殼可靠連接。    防水型防雷器在安裝時，插口應當向下做防水處理。
