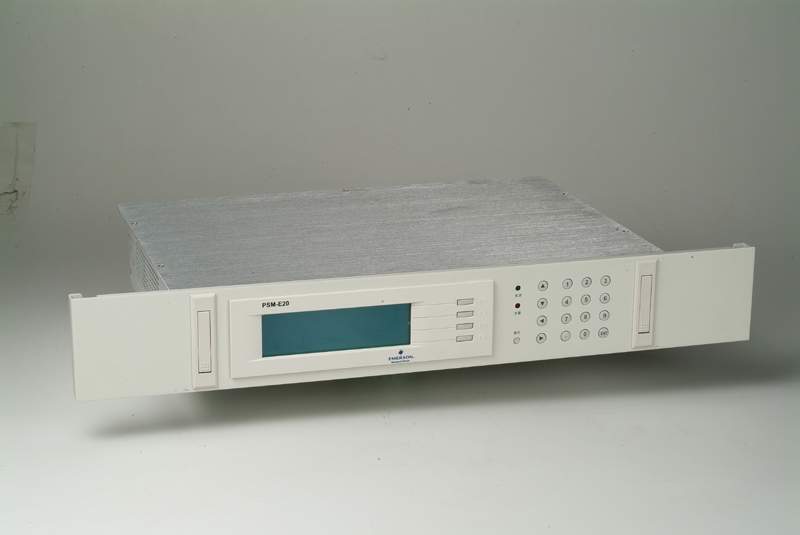

EMERSON直流屏監控模塊PSM-E20

公司名稱：西安廣深電氣有限公司
所屬類別：電源應用分類>>電力電源
電子信箱：xagsdq@163.com
聯系電話：029-81875275
聯 系人：李女士
更新時間：2018/3/7 13:53:49

產品詳情

PSM-E20監控模塊按照電源三級監控系統思想設計，借助Intel嵌入式CPU強大功能，實現配電監控、充電模塊、絕緣監測、電池檢測等設備協調工作，智能化電池管理，多種標準后臺通訊協議可選，通過后臺輕松實現“四遙”功能。適用于各類發電廠、水電站和高端變電站 .

PSM-E20監控系統可監測的模擬量

序號	信號名稱	數量	可監測范圍
1	交流電壓	2路	0～500V
2	母線電壓	2段	0～275V
3	電池組電壓	2組	0～275V
4	負載電流	2路	0～3000A
5	電池電流	2路	-3000A～+3000A
6	電池環境溫度	1路	-25℃～100℃
7	AC/AC電壓	1路	0～400V
8	AC/AC電流	1路	0～4000A
9	DC/AC電壓	1路	0～400V
10	DC/AC電流	1路	0～4000A
11	DC/DC電壓	1路	0～400V
12	DC/DC電流	1路	0～4000A
13	單體電池電壓	216節	分兩組測試
14	饋電支路絕緣電阻及電容	384路	—

PSM-E20系統監測的開關量

序號	信號名稱	數量	狀態
1	饋出支路空開狀態	24%64	常開或常閉（可設置）
2	電池熔絲通斷狀態	2	常閉
3	絕緣繼電器告警狀態	1	常開
4	交流空開跳閘告警信號	1	常閉
5	交流接觸器工作狀態信號	2	常閉
6	防雷器故障信號	1	常閉
7	AC/AC故障	1	常閉
8	DC/AC故障	1	常閉
9	DC/DC故障	1	常閉
