測 量  范 圍： 50mm～3000mm  測量 準確 度： ±6μm/m～±10μm/m

讀數頭滑動系統：垂直式五軸承   輸 出  訊 號： TTL/EIA-422-A

訊號傳達周期： 20μm           供 應  電 壓： DC 5V±5%

測 量  基 準： 光柵周期20μm的光學玻璃尺

光學測量系統： 透射式紅外線光測量系統，紅外線波長880nm

反 應  速 度： 60m/min(0.005mm)    25m/min(0.001mm)

   采用最高優質的PU材料制造出耐油、高彈性及抗老化膠封。由工程師精心設計出最佳的閉合角度和最適中的軟硬度，保證最佳的密封性能和最少的磨擦阻力。讀數頭滑動部分結構采用已被驗證為最可靠耐用的五軸承設計，保證光學感應系統能長期穩定地在光柵尺上暢順滑行。

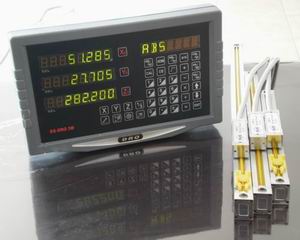

線位移光柵傳感器的數顯系統主要應用于直線移動導軌機構，可實現移動量的精確顯示和自動控制，已廣泛應用于機床加工和儀器的精密測量。目前該產品已形成多種系列，品種齊全，制作精、技術精良，可供不同規格的各 類機床、儀器數字化改造選用，還可根據用戶的特殊需要進行特殊制作。

 一、 產品分類

 光柵傳感器分為敞開式和封閉式兩類。

 其中敞開式為高精度型。輸出波形為正弦波，主要用于精密儀器的數字化改造。 最高分辨率可達0.1 μm；封閉式則主要用于普通機床，儀器的數字化改造，輸出波形為方波。敞開式傳感器由光柵尺和光柵讀數頭兩部分組成。封閉式傳感器由光柵尺、光柵讀數頭及殼體三部分整裝部件。按外型分類為小型尺，標準型尺、大型尺三類。 產品型號為GBC-B30型（小型）、GBC-B10型（標準型）、GBC-B20型（大型），大型尺最長可做到3000mm 。

二、 特點

 1、最先進可靠的光學測量系統，采用可靠耐用的高精度五軸承系統設計，保證光學機械系統的穩定性，優異的重復定位性和高等級測量精度。

 2、傳感器采用密封式結構，性能可靠，安裝方便。

 3、采用特殊的耐油、耐蝕、高彈性及抗老化塑膠防水，防塵優異，使用壽命長。

 4、具體高水平的抗干擾能力，穩定可靠。

 5、光源采用紅外發光二極管，體積小壽命長。

 6、采用先進的光柵制作技術，能制作各規格的高精度光柵玻璃尺（最長可做到3000mm）。
