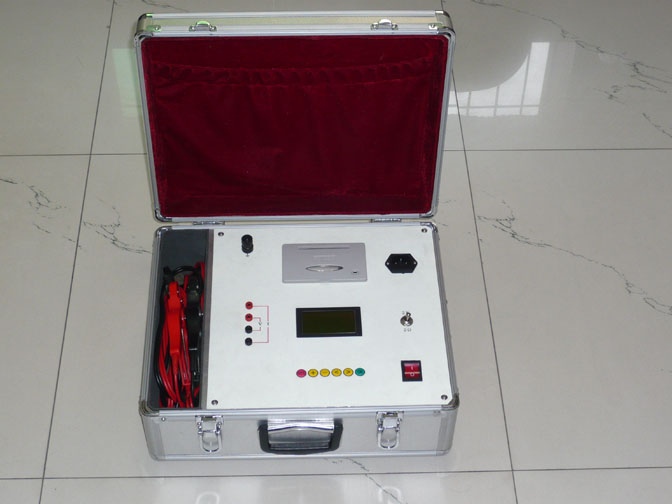

YZZ-7000 系列直流電阻測試儀

一．概述
本直流電阻測試儀采用單片機控制，大屏幕漢字液晶顯示，具有打印輸出功能（及232接口）。儀器八個檔位均由軟件校正，精度達萬分之一。可自動換檔。機器體積小、重量輕、耗電省、測試數據穩定可靠。是取代直流單、雙臂電橋的高精度換代產品。是測量電力變壓器等各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。
二．工作原理
本儀器內有一個直流恒流源。在測量時，機器向被試品饋入恒流，該電流在被測體上產生相應的壓降，這一電壓值取回本機，經放大采樣計算后得出電阻值。（R=U/I）
三．技術指標
1、使用條件：
環境溫度：   -15℃～40℃
相對溫度：   ≤85％RH
2、測量范圍：高檔： 1---2000.0Ω/9999Ω; 低檔： 0.0001 ---2000.0mΩ
3、測量精度：0.2%±5個字
4、分辨率： 0.1μΩ
5、恒流源：  1A  2A 3A 5A 10A
6、可交流   （AC220V）工作也可直流工作 功耗：≤15W(25W)
7、外形尺寸：330×300×160mm
8、重量：    3.8kg
