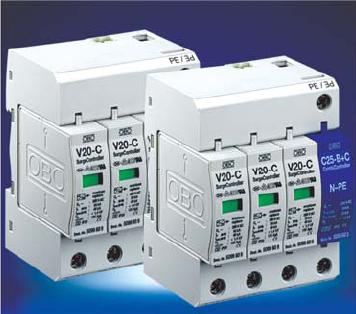

OBOV20-C/3+NPE 、V20-C/1+NPE、V20-C/1、V20-C/2、V20-C/
產品詳情
|
| 特性 V 20-C |
使用優點 |
| 電量金屬氧化物壓敏電阻 |
保護器可以應付頻繁的動作,壽命長 |
| 可插拔式部件 |
保護器模塊可以帶電插拔進行測試或更換 |
| 1到4片的底座之間已連接進行 |
通過帶標志端子,安裝簡單 |
熱感斷路器和視窗指示裝置
|
對保護器的工作狀態一目了然 |
| 帶NPE火花間隙模塊的保護器 |
使用范圍（TN-C-S TN-S TT It），結構更安全 |
| C 25-B+C/NPE具有反向插入保護 |
保護器模塊簡單、專業的安裝 | |
|
功能和應用領域
根據DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保護器V 20-C是屬于C級的電涌保護器。它保護電氣設備免受各種電壓浪涌的危害。可提供從單模塊到4模塊的不同型號。
型號V 20-C/3+NPE（C級）是用于TN-C-S、TN-S、TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的新需求進行設計的，并達到簡單、安全的安裝。
V 20-C內含一個有高非線性特性（α＞30）的氧化鋅壓敏電阻。該器件具有響應時間短、保護水平低、高通流量和長壽命的優點，特別當雷擊電涌通過保護器后，后續電流不會出現。
如果浪涌保護器由于過載發生損壞，內置的斷路裝置將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色由綠色變?yōu)榧t色。 |
|
安裝
V 20-C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。多模塊保護器的各模塊在工廠里已經由內置接地跳線連接，所以保護器只需要做一次接地（PE）連接。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。 |
|
技術參數
| 電涌保護器 |
V 20-C |
| 型號 |
75 |
150 |
280 |
320 |
385 |
440 |
550 |
| 最大持續造作電壓 Uc AC |
75V～ |
150V～ |
280V～ |
320V～ |
385V～ |
440V～ |
550V～ |
| Uc DC |
100V- |
200V- |
350V- |
420V- |
505V- |
585V- |
745V- |
| 雷電保護區 |
1→2 |
| 需求等級-按照IEC 61643-1 |
Ⅱ級 |
| 標稱放電電流（單模塊） |
15KA |
20KA |
15KA |
| 最大放電電流（單模塊）Imax(8/20) |
40KA |
| 電壓保護水平 Up在1KA(8/20) |
≤300V |
≤500V |
≤900V |
≤1.0KV |
≤1.2KV |
≤1.5KV |
≤1.7KV |
| Up在5KA（8/20） |
≤350V |
≤650V |
≤1.1KV |
≤1.3KV |
≤1.5KV |
≤1.8KV |
≤2.1KV |
| Up在In時 |
≤400V |
≤700V |
≤1.3KV |
≤1.4KV |
≤1.7KV |
≤2.0KV |
≤2.4KV |
| 響應時間 |
＜25ns |
| 短路耐受能力25KA時的最大后備保險絲 |
125A gl/Gg |
| 連接線截面積 |
2.5-35m㎡（單股、多股線） 2.5-25m㎡（多股軟線，連接端加護套） |
| 安裝 |
安裝在35㎜導軌上（符合EN50022） |
| IP等級 |
IP20 |
| 溫度范圍 |
‘-40℃至+85℃ | | |
