輸入電壓

3.3V/5V/9V/12V/15V/24VDC

輸出電壓

3.3V/5V/9V/12V/15V/24VDC

如需其它規格,請咨詢順源科技公司

電氣特性

以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.

輸入特性

電壓范圍                                +/- 10 %

濾波                                              陶瓷電容

隔離特性

額定電壓                                3000 VDC

泄漏電流                                    1 m A

電阻                                       10⁹  Ohm

電容                                       60 p TYP.

輸出特性

電壓精度                                 +/- 5 %, max.

( 20 MHz FW) 紋波及噪音                      150mV p-p, max.

可持續短路時間                                     即時(<1s)

線性電壓校準                                  +/- 1,2 % / 1,0 % of Vin

負載電壓校準                                       +/- 8 %, load = 20 ~ 100 %

溫度系數                                 +/- 0,02 % / °C

一般特性

效率                                        55% to 85 %

開關頻率                                 60~ 125KHz

工作溫度(環境)                                  - 40° C to + 85° C

存儲溫度                                        - 55 °C to + 125 °C

降低定額值                                     見溫度特性曲線圖

濕度                                        ≤ 90 %, 非壓縮

冷卻方式                                 自然空冷

體積特性

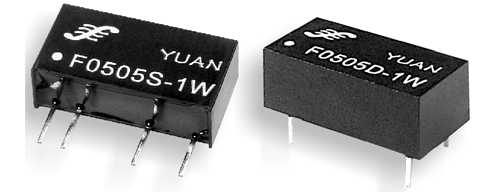

SIP 封裝尺寸                                    1W:19.60 x 6.00 x 10.00 mm  2W:19.60 x 7.00 x 10.00 mm 0.77 x 0.24x 0.39英寸        0.77 x 0.28 x 0.39英寸

重量                                             2 g~3.5 g

外殼材料                                     非傳導阻燃黑塑料
