AC/DC模塊電源5W～15W

公司名稱：杭州美贊電子有限公司
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：meizan888@163.com
聯系電話：0571-88915820
聯 系人：陳平
更新時間：2012/3/12 10:33:23

產品詳情

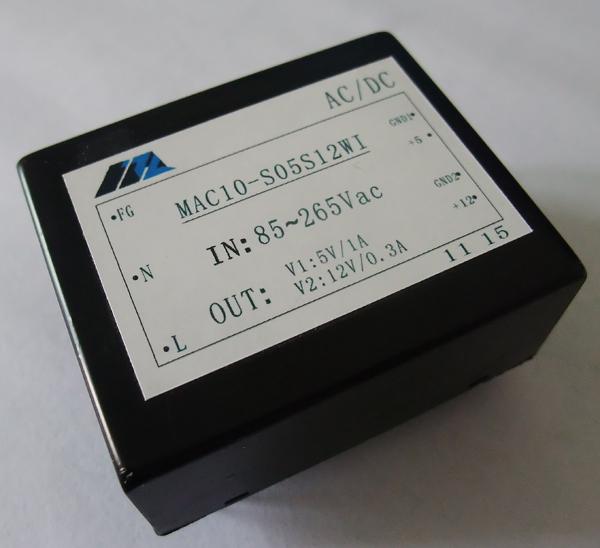

美贊電源MAC系列5W-15W，插針式模塊，寬電壓隔離電源系列

產品特性(引針式寬電壓隔離系列)

·輸出電壓精度 Vo1 ±1%； Vo2,Vo3 ±3%

·電壓調整率 Vo1 ±0.2%； Vo2,Vo3 ±1.5%

·負載調整率 Vo1 ±0.5%； Vo2,Vo3 ±1.5%

·過熱、過流保護；輸出短路保護（長期自恢復）

·隔離電壓輸入與輸出2500VAC/1min，

輸入與外殼2000VAC/1min

輸出與外殼 500VAC/1min

·效率 80%（典型值）

·絕緣電阻 500MΩ

·開關頻率 40-300KHz典型，最大330KHz

·滿載工作溫度（殼溫）范圍 -25℃～+95℃

·MTBF 2X105Hrs

技術參數:

型號	輸入電壓范圍(VAC)	輸出電壓（VDC）	輸出電流（A）	紋波噪聲（mVp-p）
MAC05-S05N（W）	85-265,165-265	5.0	1.0	50
MAC05-S12N（W）		12.0	0.45	100
MAC05-S15N（W）		15.0	0.35	100
MAC05-S24N（W）		24.0	0.22	100
MAC05-D05N（W）		5.0/-5.0	0.5/0.5	50/50
MAC05-D12N（W）		12.0/-12.0	0.22/0.22	100/100
MAC05-D15N（W）		15.0/-15.0	0.18/0.18	100/100
MAC05-S05S05N（W）		5.0/5.0	1.0/0.1	50/50
MAC05-S05S12N（W）I		5.0/12.0	0.8/0.1	50/100
MAC05-S05S15N（W）I		5.0/15.0	0.8/0.1	50/100
MAC05-S05S24N（W）I		5.0/24.0	0.6/0.1	50/100
MAC10-S05N（W）		5.0	2.0	50
MAC10-S12N（W）		12.0	0.85	100
MAC10-S15N（W）		15.0	0.7	100
MAC10-S24N（W）		24.0	0.42	100
MAC10-D05N（W）		5.0/-5.0	1.0/1.0	50/50
MAC10-D12N（W）		12.0/-12.0	0.45/0.45	100/100
MAC10-D15N（W）		15.0/-15.0	0.35/0.35	100/100
MAC10-S05S05N（W）I		5.0/5.0	2.0/0.1	50/50
MAC10-S05S12N（W）I		5.0/12.0	1.8/0.1	50/100
MAC10-S05S15N（W）I		5.0/15.0	1.8/0.1	50/100
MAC10-S05S24N（W）I		5.0/24.0	1.6/0.1	50/100
MAC15-S05N（W）		5.0	3.0	50
MAC15-S12N（W）		12.0	1.25	100
MAC15-S15N（W）		15.0	1.0	100
MAC15-S24N（W）		24.0	0.64	100
MAC15-D05N（W）		5.0/-5.0	1.5/1.5	50/50
MAC15-D12N（W）		12.0/-12.0	0.65/0.65	100/100
MAC15-D15N（W）		15.0/-15.0	0.5/0.5	100/100
MAC15-S05S05N（W）I		5.0/5.0	3.0/0.1	50/50
MAC15-S05S12N（W）I		5.0/12.0	2.8/0.1	50/100
MAC15-S05S15N（W）I		5.0/15.0	2.8/0.1	50/100
MAC15-S05S24N（W）I		5.0/24.0	2.6/0.1	50/100
MAC05-S05D12N（W）		5.0/12.0/-12.0	0.5/0.1/0.1	50/100/100
MAC05-S05D15N（W）		5.0/15.0/-15.0	0.4/0.1/0.1	50/100/100
MAC10-S05D12N（W）		5.0/12.0/-12.0	1.52/0.1/0.1	50/100/100
MAC10-S12D05N（W）		12.0/5.0/-15.0	0.75/0.1/0.1	100/50/50
MAC15-S05D12N（W）		5.0/12.0/-12.0	2.52/0.1/0.1	50/100/100
MAC15-S12D05N（W）		12.0/5.0/-5.0	1.17/0.1/0.1	100/50/50
