1 概述

        隨著電子醫療設備在醫院領域的廣泛應用，漏電流對病人構成的威脅也越來越大，尤其是那些生命攸關的場所，病人在手術中或麻醉狀態下，各種電極、傳感器直接插入人體內，微小的漏電流都有可能導致病人觸電身亡。因此，對于醫院這一特殊場所的電氣設計，應嚴格按照國家標準和規范進行。

        安科瑞醫用IT系統絕緣監測裝置及系統適用于醫院的手術室、ICU(CCU)監護病房等重要場所，能為這類場所提供安全、連續、可靠的供電解決方案。



2 醫用隔離電源監控器

2.1 適用環境

        ◆    工作溫度：-10℃～+55℃

        ◆    儲存溫度：-20℃～+70℃

        ◆    相對濕度：≤95%不結露

        ◆    海拔高度：≤2500m
        ◆    污染等級：Ⅲ 級，安裝類別：Ⅲ 級



2.2 主要組成部件

        安科瑞醫用隔離電源監控器柜主要功能及組成部件見下表。

2.3 實體結構圖

        1：報警指示燈（紅色），系統接收到監控報警信號時指示燈點亮。

        2：通訊故障指示燈（黃色），系統通訊異常時指示燈亮。

        3：運行指示燈（綠色），系統正常運行時指示燈點亮。



2.4 軟件界面





        醫用隔離電源監控器柜可對安裝于各ICU病房、重癥監護室的IT系統的運行狀態進行集中的、實時的監測與顯示，監測參量含IT系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度及絕緣故障回路等；系統具有一次圖及現場分布圖顯示功能，便于及時、直觀地發現IT供電系統的報警地點或區域；





        醫用隔離電源監控器柜的顯示屏為觸摸顯示方式。系統可單獨調用某個IT供電系統的監測畫面，并可通過手動選擇該IT供電系統查詢其變壓器運行的詳細狀態，具有斷線故障檢測功能，如與被測系統連接線斷線故障、溫度傳感器斷線故障以及功能接地線斷線故障等功能；





        醫用隔離電源監控器柜具有報警顯示與記錄功，可記錄報警發生的時刻、報警類型及報警值等信息，并可支持報警聲音（報警聲音也可屏蔽），方便運維人員分析系統運行的歷史情況，及時排除故障。



3 醫療場所的供電解決方案

3.1 ICU、CCU病房配電解決方案（以GGF-I8G隔離配電柜系統圖為例）




方案一  不帶絕緣故障定位功能

方案二  帶絕緣故障定位功能


        方案配置表



3.2 手術室配電解決方案（以GGF-O8G隔離配電柜系統圖為例）



方案一 不帶絕緣故障定位功能

方案二 帶絕緣故障定位功能

        方案配置表

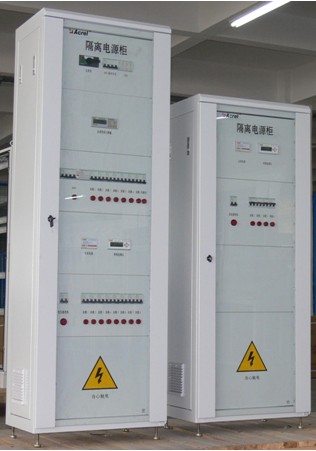

3.3  醫用隔離電源柜

         醫用隔離電源柜是針對醫療2類場所的供電需求而設計的具有局部IT系統的配電柜，IT系統裝設絕緣監測裝置來監測系統的絕緣狀況，各輸出回路采用了具有短路保護功能的斷路器；TN-S系統輸出回路則采用了具有漏電保護功能的斷路器。產品根據使用場所的不同分為GGF-O系列手術室用隔離電源柜、GGF-I系列ICU/CCU等病房用隔離電源柜，以及隔離變壓器外置，嵌入墻體安裝，用于手術室配電的GRF-O和用于ICU/CCU等病房的GRF-I隔離電源柜四類，這些產品能夠很好的滿足各類手術室和重癥監護室對電源安全性和可靠性的要求，并符合GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求—醫療場所》和GB7251.1-2005/IEC 60439-1:1999《低壓成套開關設備和控制設備》等標準。

3.3.1 技術參數

注：GGF-IXF和GGF-OXF隔離電源柜為隔離變壓器外置，分體式安裝的配電柜。



3.3.2 產品命名規則



3.3.3 定貨信息

3.3.4 產品外形尺寸（單位：mm）






4產品介紹

4.1 AITR系列隔離變壓器
        AITR系列隔離變壓器專門用于醫療IT系統，產品鐵芯采用日本進口的硅鋼片疊加而成，損耗很小。繞組與繞組之間采用了雙重絕緣處理，并設計了靜電屏蔽屏，最大程度減少了兩繞組之間的電磁干擾。繞組內安裝了PT100溫度傳感器，可用于監測繞組溫度。變壓器整體采用真空侵漆處理，增加了機械強度并具有抗腐蝕作用。另外，產品還采用了低溫升和低噪聲設計，使其具有很好的溫升性能和很低的噪聲。



4.1.1命名規則



4.1.2 符合標準

◆   GB19212.1-2008/IEC 61558-1：2005《電力變壓器、電源、電抗器和類似產品的安全 第1部分：通用要求和試驗》；

◆   GB19212.16-2005/IEC 61558-2-15：1999《電力變壓器、電源裝置和類似產品的安全第16部分：醫療場所供電用隔離變壓器的特殊要求》；

◆   GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求—醫療場所》。



4.1.3性能參數



4.1.4外形尺寸



4.2 AIM-M100絕緣監測儀



        AIM-M系列絕緣監測儀是一款高性能的絕緣監測裝置，專用于醫療IT系統中，用于監測IT系統對地的絕緣狀態，當系統出現絕緣故障時，能夠及時發出報警信號，提醒工作人員根據實際情況進行處理。產品具有豐富的顯示與報警指示功能，界面友好，操作方便。



4.2.1 產品功能

        ◆   具有對被監測IT系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度實時監測與故障報警功能；

        ◆   能實時監測與被測系統連線斷線故障、溫度傳感器斷線故障以及功能接地線斷線故障，并在故障發生時給出報警指示；

        ◆   繼電器報警輸出、LED報警指示等多種故障指示功能；

        ◆   采用先進的現場總線通訊技術，與外接報警和顯示儀、上位機管理軟件通訊，可以實時監控IT系統的運行狀況；

        ◆   具有事件記錄功能，能夠記錄報警發生的時間和故障類型，方便操作人員分析系統運行狀況，及時消除故障。



4.2.2 符合標準

        ◆   GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求—醫療場所》；

        ◆   IEC 61557-8-2007《交流1000V和直流1500V以下低壓配電系統電氣安全防護檢測的試驗、測量或監控設備 第8部分：IT系統用絕緣監測裝置》。



4.2.3 技術參數



4.2.4 外形及安裝尺寸（單位：mm）



4.3 AID系列報警與顯示儀

       AID系列報警與顯示儀是一款采用先進的現場總線通信技術的遠程顯示和聲光報警裝置。能夠?qū)崟r(shí)顯示AIM-M系列醫療智能絕緣監測儀當前絕緣電阻、變壓器負荷率等監測數據，并在系統出現故障時發出聲光報警信號。也可以通過AID系列報警與顯示儀遠程設置AIM-M系列醫療智能絕緣監測儀的報警閾值。AID系列報警與顯示儀根據安裝方式和顯示方式的不同共有AID100、AID120和AID200三個型號。該裝置可安裝于手術室或重癥監護室內的信息控制面板上，以便于醫護人員了解隔離電源系統的運行狀況，以及系統出現故障時的故障類型。



4.3.1 產品功能

◆ 可實時顯示絕緣監測儀的監測結果；
◆ 可遠程設置絕緣監測儀的報警參數；
◆ 采用現場總線通訊技術，可實時獲取絕緣監測儀的監測數據和報警信息；
◆ 故障時可以聲光報警，按下消音鍵后，聲音關閉，相應的故障指示燈不會熄滅，直到故障解除為止。


4.3.2 符合標準

        ◆ GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置 第7-710部分：特殊裝置或場所的要求醫療場所》。



4.3.3 技術參數



4.3.4 外形尺寸







4.4 直流穩壓電源
4.4.1 ACLP10-24直流穩壓電源



        儀表專用的直流穩壓模塊，采用完全隔離的線性變壓器。具有輸出電壓穩定，紋波小、耐壓等級高等特點，并帶有電源上電指示功能。模塊采用標準導軌安裝的方式，可以和絕緣監測儀安裝在同一導軌上，安裝方便。



4.4.1.1 符合標準

        ◆ GB19212.1-2008/IEC 61558-1：2005《電力變壓器、電源、電抗器和類似產品的安全第1部分：通用要求和試驗》；

        ◆ GB19212.16-2005/IEC 61558-2-15：1999《電力變壓器、電源裝置和類似產品的安全 第16部分：醫療場所供電用隔離變壓器的特殊要求》。



4.4.1.2 技術參數



4.4.1.3 外形及安裝尺寸（單位：mm）



4.4.2 DR-60-24直流穩壓電源

        DR-60-24直流穩壓電源可同時為AIM-M200醫用智能絕緣監測儀、ASG100測試信號發生器、AIL100系列絕緣故障定位儀和AID200集中報警與顯示儀等儀表提供直流24V電源。該電源功率大、電壓輸出穩定、安裝方便，可滿足上述儀表的供電要求，是推薦的電源產品。



4.4.2.1 選型推薦



4.4.2.2產品外形及安裝尺寸(單位：mm)



4.5 ASG100測試信號發生器

ASG100測試信號發生器采用32位微處理器芯片和高精度的信號產生電路，實現特定測試信號的產生。當被監測的IT系統出現絕緣故障時，能及時啟動并產生測試信號，配合絕緣故障定位儀實現絕緣故障定位。



4.5.1 符合標準

◆ IEC 61557-9-2007《交流1000V和直流1500V以下低壓配電系統電氣安全 防護檢測的試驗、測量或監控設備 第9部分：IT系統用絕緣故障定位裝置》。



4.5.2技術參數



4.5.3 外形及安裝尺寸(單位：mm)



4.6 AIL100系列絕緣故障定位儀

        AIL100-4/AIL100-8絕緣故障定位儀采用高靈敏度互感器配合高精度的信號檢測電路，檢測ASG100測試信號發生器注入系統中的信號，準確定位絕緣故障所在的回路。其中AIL100-4絕緣故障定位儀能定位4個回路的絕緣故障，AIL100-8絕緣故障定位儀能定位8個回路的絕緣故障。



4.6.1符合標準
◆ IEC 61557-9-2007《交流1000V和直流1500V以下低壓配電系統電氣安全 防護檢測的試驗、測量或監控設備 第9部分：IT系統用絕緣故障定位裝置》。


4.6.2 技術參數



4.6.3外形及安裝尺寸(單位：mm)



4.7 保護型電流互感器



        AKH-0.66P26型電流互感器是與AIM-M100絕緣監測儀配套使用的保護型電流互感器，最大可測電流為50A，變比是2000：1，電流互感器采用螺絲直接固定的方式裝于機柜內部，二次側通過接線柱引出，安裝和使用方便。



4.7.1技術參數



4.7.2 外形尺寸圖(單位：mm)



5 資質證書







6 應用方案



6.1 手術室隔離電源設計圖

6.2  ICU/CCU隔離電源設計圖

6.3 醫用隔離電源系統接線圖

7 系統方案
