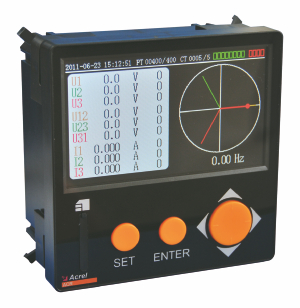

安科瑞能效管理儀表ACR350EGH
產品詳情
1 概述
ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
2 技術指標
|
技術參數 |
指 標 |
|
輸入 |
網絡 |
單相、三相三線、三相四線 |
|
電壓 |
額定值 |
AC100V、400V |
|
過負荷 |
1.2倍持續，瞬時2倍/1秒 |
|
功耗 |
＜0.2VA |
|
阻抗 |
＞200kΩ |
|
電流 |
額定值 |
AC1A、5A |
|
過負荷 |
1.2倍持續，瞬時10倍/10秒 |
|
功耗 |
＜0.2VA |
|
阻抗 |
＜0.1Ω |
|
頻率 |
50±5Hz，60±5Hz |
|
輸出 |
電能脈沖 |
2路脈沖輸出，10000、40000、160000imp/kwh |
|
通訊 |
RS485/Modbus-RTU、Profibus-DP 波特率38400、19200、9600、4800可設定 |
|
電源 |
范圍 |
AC80-270V、DC90-350V |
|
功耗 |
＜1VA |
|
工頻耐壓 |
2kV/1min交流有效值 |
|
抗干擾性能 |
符合GB6162 |
|
環境 |
溫度 |
工作：-10~+55℃，存貯：-25~+70℃ |
|
濕度 |
≤95%RH，不結露，無腐蝕性氣體場所 |
|
海拔 |
≤2000米 |
|
精度等級 |
電流、電壓：0.2級，功率、有功電能：0.5級，頻率：0.05Hz，無功電能：1級 |
3 產品規格
3.1 80型產品規格
注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
3.ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口。
3.2 96型產品規格
注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3.ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
4.ACR220E(L)最多可帶2路模擬量輸出。
3.3 42型產品規格
注：
1.ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
2.ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
3.ACR320E(L)最多可帶4路模擬量輸出；
4.ACR330ELH最多可帶2路模擬量輸出。
4 接線端子
注1：適用于ACR320E(L)選配8DI/4DO場合；
注2：適用于ACR10E(L)帶2路脈沖輸出場合。
5 應用方案
