RX21 線繞電阻
信息類型：跳蚤市場 所屬類別：電子元件
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:14:37
聯 系 人： 高經理 有效期限：2013-6-5 12:30:30
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 聯系電話：0086-025-86970136
地區城市：江蘇省 －南京市 更新時間：2012-6-5 17:14:37
聯 系 人： 高經理 有效期限：2013-6-5 12:30:30
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 聯系電話：0086-025-86970136
詳細描述

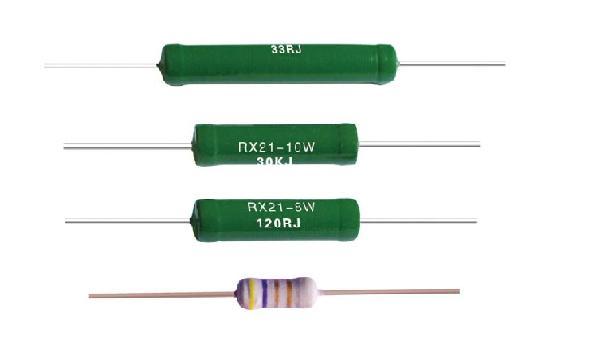

RX21 線繞電阻 (1/4W,1/2W,1W,2W,3W,4W,5W,6W,8W,9W,10W,11W,12W)
特點及用途
○體積小，阻值范圍寬，性能穩定，可靠性高。
○耐熱性能好，溫度系數小，噪音低，負荷功率大。
○軸向引線，方便安裝。
○采用不燃漆包封。
外型尺寸
| 型號 | 70℃額定功率(W) | 尺 寸(mm) | |||
| L | D | l±3 | d±0.05 | ||
| RX21 | 1/4W | 6.3±1 | 2.3±0.5 | 25 | 0.41 |
| 1/2W | 11.0±1 | 3.5±0.5 | 0.55 | ||
| 1W | 11.0±1 | 3.5±0.5 | 0.55 | ||
| 2W | 13.5±1 | 5.0±0.5 | 0.55 | ||
| 3W | 13.5±1 | 5.0±0.5 | 0.55 | ||
| 4W | 23.5±1 | 7.5±0.5 | 0.75 | ||
| 5W | 23.5±1 | 7.5±0.5 | 0.75 | ||
| 6W | 23.5±3 | 7.5±0.5 | 0.75 | ||
| 8W | 32.5±3 | 8.5±0.5 | 0.75 | ||
| 9W | 32.5±3 | 8.5±0.5 | 0.75 | ||
| 10W | 32.5±3 | 8.5±0.5 | 0.75 | ||
| 11W | 47.0±3 | 8.5±0.5 | 1.0 | ||
| 12W | 47.0±3 | 8.5±0.5 | 1.0 | ||
主要性能指標
| 型號 | 70℃額定功率(W) | 溫度系數 (10-6/℃) |
阻值范圍 (Ω) |
阻值允許 偏差(%) |
最大工作電壓 (V) |
最大負荷電壓 (V) |
最高絕緣電壓 (V) | |
| RX21 | 1/4W | ±100 | 0.1~750 | ±1 ±5 |
150V | 300V | 150V | |
| 1/2W | 400V | 250V | ||||||
| 1W | 0.15~3K | |||||||
| 2W | 0.15~5.1K | 250V | 400V | 350V | ||||
| 3W | 500V | 600V | 500V | |||||
| 4W | 0.15~10K | |||||||
| 5W | ||||||||
| 6W | 500V | 600V | 750V | |||||
| 8W | 0.15~33K | |||||||
| 9W | 750V | 800V | 1000V | |||||
| 10W | ||||||||
| 11W | ||||||||
| 12W | ||||||||
降功耗曲線圖
