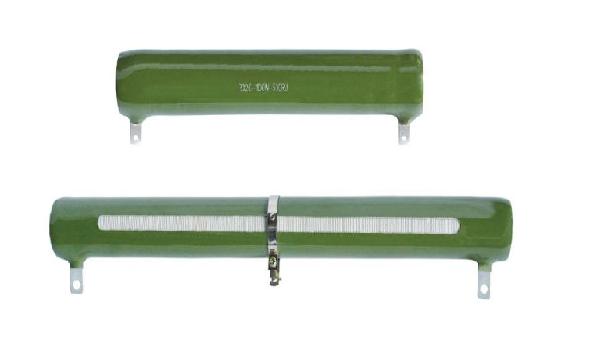

RX20 功率型被釉線繞電阻器

信息類型：跳蚤市場　　所屬類別：電子元件
地區城市：江蘇省－南京市更新時間：2012-8-3 15:27:48
聯系人：高經理有效期限：2013-8-3 11:07:33
公司名稱：南京步梯電子有限公司
電子信箱：info@btvop.com 　　聯系電話：0086-025-86970136

詳細描述

RX20 功率型被釉線繞電阻器(8W,10W,20W,30W,50W,75W,100W,120W,150W,200W,300W,500W,800W,1000W,1200W,1500W,2000W)

內容介紹：RX20 功率型被釉線繞電阻表面上釉膜，散熱性好，耐腐蝕抗氧化，可在惡劣環境下長期使用,使用壽命長,線繞電阻, 可調電阻,被釉電阻, 老化線繞電阻，制動電阻,剎車電阻,功率規格8W,10W,20W,30W,50W,75W,100W,120W,150W,200W,300W,500W,800W,1000W,1200W,1500W,2000W,2500W,3000W,0.1R,0.2R,0.5R,1R,10R,50R,100R,250R,1KR,2KR,2.2KR,3.9KR,10KR,11KR,22KR,33KR。

特點及用途
○功率適用范圍寬
○電阻表面被釉，耐腐蝕、耐高溫，可在惡劣環境中使用
○耐潮濕，絕緣度高，過負荷能力強，熱穩定性好，使用壽命長
○T型為可調電阻，方便電阻阻值調節使用
○電源測試，電路負載、變頻器、起重、制動、電力、船舶、工業自動化等機電裝備

外型尺寸

型號	額定功率 (W)	外形尺寸(mm)											重量(g)
型號	額定功率 (W)	L	D	d	H	h	L1	K	b	t	d1	c	固定	可調
RX20	8W	35	14	5.5	-	28.5	-	-	3.5±0.8	4.5	2	8±1.5	23	-
	10W	41	14	5.5	31	28.5	20	6±2					27	34
	15W	45	17	8	34	31	23						36	42
	20W	51	17	8	34	31	30						44	52
	25W	51	21	12	39	35	30						57	67
	30W	71	21	12	39	35	44						80	90
	40W	87	21	12	39	35	57						98	110
	50W	91	29	20	47	43	60	7±2	4.5±1	6	2.5		132	144
	75W	140	29	20	47	43	110						253	265
	100W	170	29	20	47	43	140						286	298
	150W	215	29	20	47	43	185						385	397
	200W	215	38	25	60.5	58	160	7±2	8±1	9	4	11±1.5	475	495
	200/250W	266	30	16	50	47	210	7±2					510	530
	300W	266	36	20	58	58	210	8±2					630	650
	400W	250	54	30	76.5	79	180	10±2					1000	1020
	500W	300	54	30	76.5	79	230	10±2		16	8	17±1.5	1340	1360

主要性能指標

型號	額定功率(W)	阻值范圍(Ω)		阻值允許偏差(%)	溫度系數 (×10^-6 /℃)
型號	額定功率(W)	固定	可調(T)	阻值允許偏差(%)	溫度系數 (×10^-6 /℃)
RX20	8W	5.1~3.3K	-	±1 ±5 ±10	±250
	10W	5.1~10K	5.1~200
	15W	5.1~15K	5.1~220
	20W	5.1~20K	5.1~430
	25W	10~24K	10~510
	30W	10~30K	10~1K
	40W	20~51K	20~1.2K
	50W	20~51K	20~1.5K
	75W	20~56K	20~2K
	100W	24~62K	24~2.7K
	150W	20~150K	20~4.3K
	200W	4.7~12K	5.1~3K
	200/250W	4.7~12K	5.1~3K
	300W	4.7~12K	5.1~3K
	400W	5.1~10K	6.2~3K
	500W	5.1~10K	6.2~3K

降功耗曲線圖
