本保護板使用了日本精工磷酸鐵鋰可充電電池保護的IC；

& 特點：

(1) 針對各節電池的高精度電壓檢測功能；

(2) 3段過電流檢測功能；

(3) 通過MOS管可以控制電池的充放電;

(4) 寬工作溫度范圍 −40°C ~ +50°C；

(5) 低消耗電流。

& 產品的尺寸圖例：

& 技術參數：

& 保護板的接線圖例：

& 焊接點說明：

· B+    接電池組正極；

· B1－ 接電池1與電池2中的接點；

· B2－ 接電池2與電池3中的接點；

· B3－ 不用接；

· B－   接電池組的負極；

· P+    接充/放電端正極（充電端/放電端共用）；

· P-     接充/放電端負極（充電端/放電端共用）。

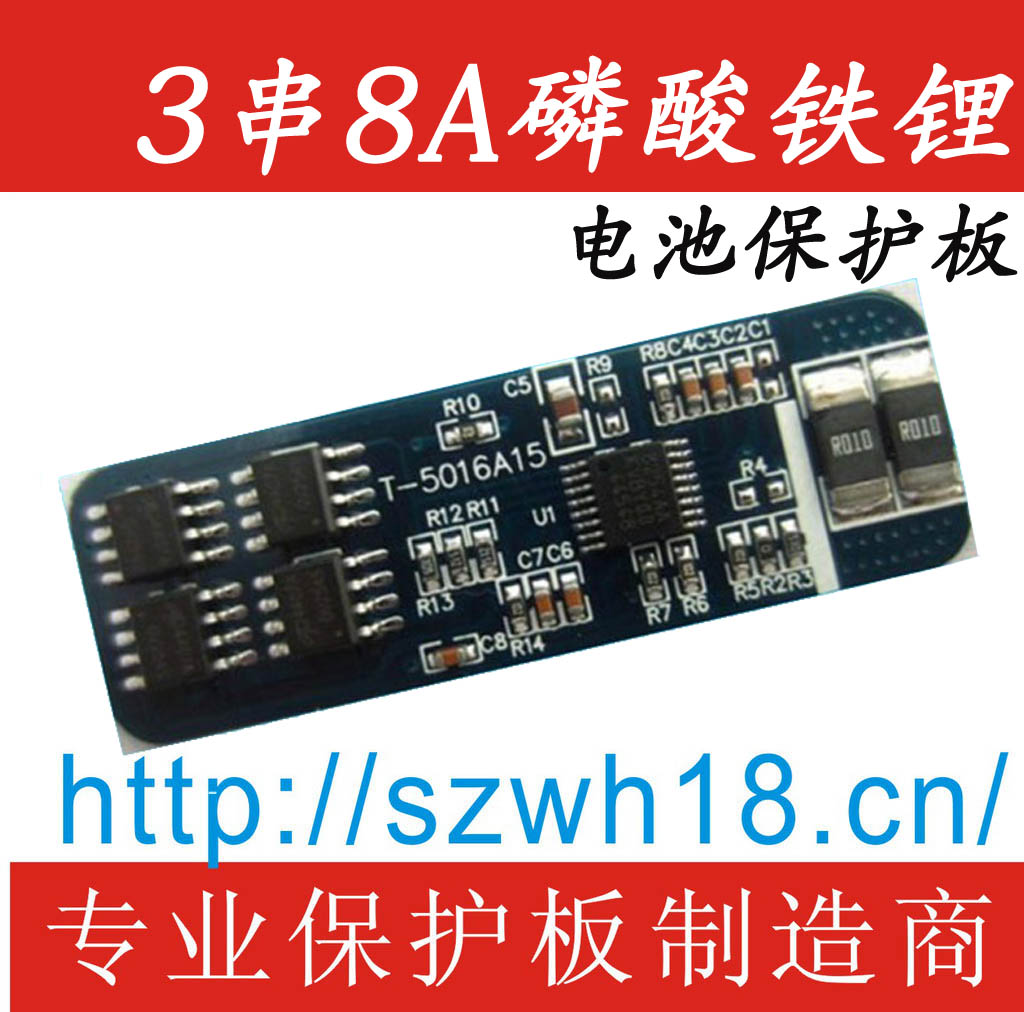

& 產品圖片:

& 用途：

·3串磷酸鐵鋰可充電電池組；

& 注意事項:

（1） 請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過規格書的容許功耗。
（2） 連接電池時有可能發生不能放電的情況。在這種情況下，連接充電器就可以恢復到正常工作狀態。
（3） 過充電電池和過放電電池混雜在一起的情況下變?yōu)檫^充電狀態與過放電狀態，都不可能進行充電和放電。
（4） 本保護板雖內置防靜電保護電路，但請不要對保護板施加超過保護電路性能的過大靜電。
（5） 使用本公司的保護板生產產品時，如因其產品中對該保護板的使用方法或產品的規格，或因出口國等原因，包含本保護板產品在內的制品發生專利糾紛時，本公司概不承擔相應責任。
