簡介
磁特性的磁通密度B（以T為單位），磁場強度H（為A/m為單位）采用普遍的X-Y軸，這里被描述的曲線稱為B-H曲線。作為測量B-H曲線的方法，有直流的評估方法和交流的評估方法。
功能/應用范圍
所有的交流磁參數可由內附的熱打印機給出結果，并可以打印出交流回線，交流磁化曲線，幅值磁導率曲線，比鐵損曲線，磁譜曲線等
主要技術指標
Bm ； Hm ； Pc 。可測試的交流磁參數有： Bm， Hm， Bra， Hca， Pc，θ，μdif，μa， Pcm， Pcv， Ph， Pe， Br/Bm等。
近年來全球能源危機越發嚴重，節約能源的呼聲高漲，預示所有電器將進一步的低功率及小型化。電路、電源變壓器、扼流線圈、電動機等是電磁產品。作為利用電磁轉換的核心，軟磁性材料也被強制要求高性能化。而且，因為相對應的材料技術有很大地進步的情況下，不同類型的軟磁材料功率損耗的鐵損（*注）變得越來越小，所以要正確的測量就愈顯困難了。

SY-8218/SY-8219 用符合IEC標準承認的測量方式，精密的測試組件，保證基本測量中能夠減低測量誤差，并提供高精度穩定的鐵損測量。
*注：鐵損

鐵損是磁性材料本身丟失的電能，大致分為下面3類：
1、  磁滯損耗  2、渦流損耗  3、剩余損耗
磁滯損耗是指鐵磁材料作為磁介質，在一定勵磁磁場下產生的固有損耗；（在電能轉換磁能過程中所產生的損耗）；渦流損耗是指磁通發生交變時，鐵芯產生感應電動勢進而產生感應電流，感應電流呈旋渦狀，稱之為渦流；感應電流在鐵芯電阻上產生的損耗就是渦流損耗；剩余損耗是指除磁滯損耗和渦流損耗以外的損耗，由于所占比重較小，也可忽略不計。

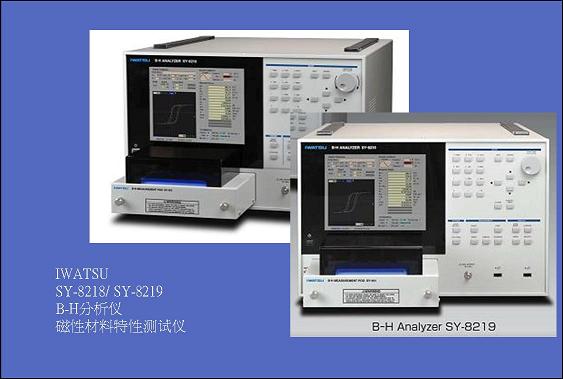

B-H分析儀SY-8218/SY-8219的特點
1、實現穩定高精度測量采用標準的校準電阻，壓粉鐵芯等的鐵損極為小的材料也有可能穩定并高精度測量。
2、采集的波形資料，本產品以8192點/周速率采集的波形數據，是本公司比之過去的16倍，能夠高精度地測量矯頑磁力和剩余磁通密度等。
3、標準配置作業靠近脈沖勵磁可選擇性地在正弦波勵磁加上標準裝備脈沖勵磁（最大1MHz、50%占空比）。
4、配置可比較參數的設置能夠比較不同測量條件下同一產品的的B-H曲線。
5、裝載兩種類型的游標顯示任意點的測量值、導磁率用可能十字和傾斜的兩種光標。一般的十字外加“傾斜游標”是只合起B(yǎng) B-H曲線的任意點的
導磁率測量就是接受客戶建議進行功能優化的，為測試提供方便。
