無源濾波器屬于被動的吸收式濾波，在諧波源比較簡單的系統中，結合功率因數補償，選用高性能的濾波電容器，串聯高線性的濾波電抗器，組合成濾波補償器，在吸收系統中主要的諧波分量時，補償無功功率。
無源濾波又分為調諧和非調諧的兩種濾波技術，調諧式無源濾波技術主要為濾波，其效率可達70%，但配置的容量很大，投入時會造成電壓波動，且易造成過補償。其計算和配置復雜，存在諧振的危險，無法滿足要求。

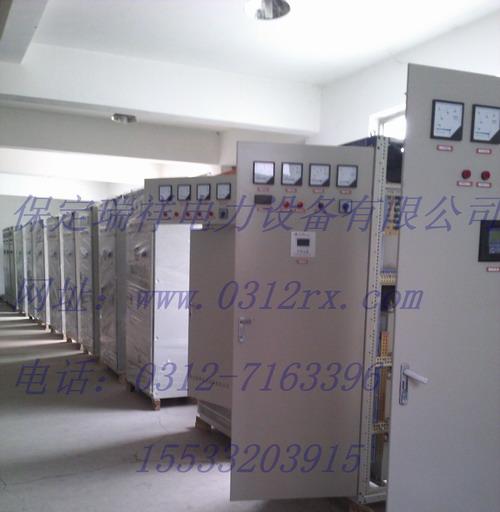

設備簡介
TSF-RX I型濾波補償裝置是采用微電腦動態濾波補償控制器，濾波支路采用了專業設計的濾波電抗器和電容器組組成單調諧式濾波，在諧振頻率下XCn=XLn,可對諧波形成近似短路回路，針對特性諧波有效濾除。主回路采用電力半導體晶閘管無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波補償支路，而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小、動態響應快等特點。快速跟蹤系統變化，就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。
主要特點
1.針對用戶系統諧波無功專門設計制造，消除特性諧波補償無功功率，濾波效果明顯。
2.根據諧波源的特性設定濾波器的投切方式和控制策略。
3.快速檢測系統情況，按照負荷的無功電流、諧波電流進行實現快速跟蹤。
4.采用無觸點自動投切，響應速度快（小于20ms），可連續頻繁投切濾波支路，而不影響開關和濾波器的壽命。
5.使受電功率因數提高到0.95以上，降低配電網的線損、增加配電變壓器的承載效率。
6.實時顯示系統的功率因數、母線電壓、投入系統濾波器組數及補償電流等數據。
7.保護功能齊全，具有濾波器組過電流保護、晶閘管過熱保護、過壓、欠壓保護。
8.投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投。
9.以單片機為核心，結構簡單、功能強大、可靠性高，運行成本低。
設備規范
工作電壓：220V/380V/660/750V/1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
訂貨須知
負荷電力設備或配電母線的額定電壓及一次接線圖。
負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。
諧波含量，如電壓含諧波有率、電流含諧波有率、電壓波動情況等。
柜體型號、尺寸與顏色。
交貨日期
其他要求
