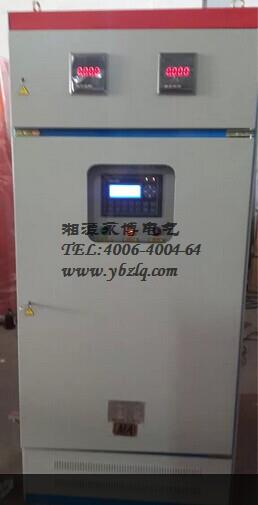

礦用一般型微機控制智能牽引整流柜
礦用HGDQ－II直流牽引電源微機控制器


最新研發新品推薦礦用一般型牽引智能整流微機控制器，本智能型整流控制器是傳統繼電控制的完美替代，集顯示控制于一體，友好的人機界面，傻瓜式操作，預留與上位機通信端口，可在線與礦山自動化計算機系統進行實時通信，具有過流，過壓，欠壓，過載，短路，過熱，快熔速斷等保護功能，完美的自動重合閘功能，可實現無人值守，過流跳閘自動恢復功能，為礦用機車提供源源不段的動力！
 一、產品簡介
    本系列產品分為地面和井下使用兩種類型，主要供給礦牽引機車、城市無軌電車、地鐵等牽引變電所作直流供電電源用。
    本系列產品均采用三相橋式整流電路，其整流變壓器具有±5%額定電壓抽頭，改變接線可改變交流輸入電壓±5%。
    本系列產品分別采用自動空氣斷路器，過流繼電器、熱繼電器作過電流、相短路保護，交流側三相均裝有避雷器作防雷保護，支流采用阻容吸收裝置作過電壓保護。
本系列產品分晶閘管和硅整流管兩種，晶閘管整流具有自動穩壓、穩流和過電流截止跳閘等功能。
整流變壓器有一般干式、環氧樹脂澆注式和油浸式。
二、型號說明
    老型：G Q A(F)W ——       A    /    V－KY
                              KY 礦用一般型
                              W-微機
                              額定整流電壓（伏）
                              額定整流電流（安）
                              A-自冷(F-風冷)
                              Q-牽引用
                              G-整流
     序號   型 號      輸出電壓  輸出電流     配用電機車型號
      1    GQAW-100/115  115V     100A          1.5t-100V
      2    GQAW-200/115  115V     200A
      3    GQAW-100/275  275V     100A          1.5t-250V 3t-250V
      4    GQAW-200/275  275V     200A          3t-250V 6t-250V
      5    GQAW-300/275  275V     300A          7t-250V 10t-250V
      6    GQAW-400/275  275V     400A          12t-192V
      7    GQAW-500/275  275V     500A
      8    GQAW-600/275  275V     600A
      9    GQAW-100/600  600V     100A          6t-550V 7t-550V
      10   GQAW-200/600  600V     200A          10t-550V 14t-550V
      11   GQAW-300/600  600V     300A
      12   GQAW-400/600  600V     400A
      13   GQAW-500/600  600V     500A
      14   GQAW-600/600  600V     600A
     新型：G T A(F) ——       A    /    V－KY
                              KY 礦用一般型
                              額定整流電壓（伏）
                              額定整流電流（安）
                              A-自冷(F-風冷)
                              T-牽引用
                              G-整流
     序號   型 號      輸出電壓  輸出電流     配用電機車型號
      1    GTA-100/115  115V     100A          1.5t-100V
      2    GTA-200/115  115V     200A
      3    GTA-100/275  275V     100A          1.5t-250V 3t-250V
      4    GTA-200/275  275V     200A          3t-250V 6t-250V
      5    GTA-300/275  275V     300A          7t-250V 10t-250V
      6    GTA-400/275  275V     400A          12t-192V
      7    GTA-500/275  275V     500A
      8    GTA-600/275  275V     600A
      9    GTA-100/600  600V     100A          6t-550V 7t-550V
      10   GTA-200/600  600V     200A          10t-550V 14t-550V
      11   GTA-300/600  600V     300A
      12   GTA-400/600  600V     400A
      13   GTA-500/600  600V     500A
      14   GTA-600/600  600V     600A
     新型：G T A(F) ——       A    /    V－KY
                              KY 礦用一般型
                              額定整流電壓（伏）
                              額定整流電流（安）
                              A-自冷(F-風冷)
                              T-牽引用
                              G-整流
     序號   型 號      輸出電壓  輸出電流     配用電機車型號
      1    KZL-100/115  115V     100A          1.5t-100V
      2    KZL-200/115  115V     200A
      3    KZL-100/275  275V     100A          1.5t-250V 3t-250V
      4    KZL-200/275  275V     200A          3t-250V 6t-250V
      5    KZL-300/275  275V     300A          7t-250V 10t-250V
      6    KZL-400/275  275V     400A          12t-192V
      7    KZL-500/275  275V     500A
      8    KZL-600/275  275V     600A
      9    KZL-100/600  600V     100A          6t-550V 7t-550V
      10   KZL-200/600  600V     200A          10t-550V 14t-550V
      11   KZL-300/600  600V     300A
      12   KZL-400/600  600V     400A
      13   KZL-500/600  600V     500A
      14   KZL-600/600  600V     600
