在配電網中，電壓和電流的波形應是正常的正弦波，然而隨著現代化生產和電子技術的發展，工礦企業中大量采用的整流換流裝置，冶金機械行業中大量采用電弧爐、軋機、變頻器；化工行業中大量采用整流、電石爐、電焊設備；石化行業采用的機泵變頻調速裝置，其三相橋式可控整流注入大量5次諧波；交通中運輸中的電氣機車、電車、地鐵、軌道交通中大量采用的都是整流裝置，這些電氣設備均屬非線性負荷，其電壓和電流均會發生不同程度的畸變。畸變后的波形中含有高次諧波，其中還包括家用電器在內的整流和變頻引起的小容量的高次諧波，這些高次諧波產生的諧波電流進入配電網絡，使電網的安全運行受到嚴重影響，使電能質量受到污染。
      濾波器是由電感器和電容器構成的網路，可使混合的交直流電流分開。電源整流器中，即借助此網路濾凈脈動直流中的漣波，而獲得比較純凈的直流輸出。
設備簡介

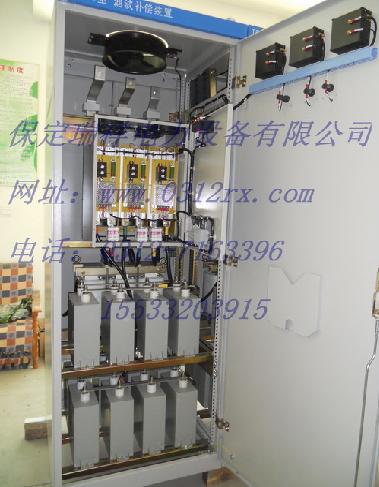

TSF-RXⅠ型濾波補償裝置主要適用于用戶電力系統含有諧波，負荷變化頻繁且波動大，需要對諧波進行治理，濾除高次諧波，改善用電環境，同時需要補償無功功率提高功率因數的用戶。
TSF-RX I型濾波補償裝置是采用微電腦動態濾波補償控制器，濾波支路采用了專業設計的濾波電抗器和電容器組組成單調諧式濾波，在諧振頻率下XCn=XLn,可對諧波形成近似短路回路，針對特性諧波有效濾除。主回路采用電力半導體晶閘管無觸點開關投切濾波支路的控制方式，自動投切，可以連續頻繁投切濾波補償支路，而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小、動態響應快等特點。快速跟蹤系統變化，就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置自動化程度高，能在外部故障或停電時自動退出工作，送電后自動恢復運行。
