半導體分立器件參數測試系統
地區城市：所有地區 更新時間：2015-5-19 10:09:21
聯 系 人： 楊 有效期限：2016-5-16 10:38:49
公司名稱：西安誼邦電子科技有限公司
電子信箱：xaybdz@163.com 聯系電話：13759984767

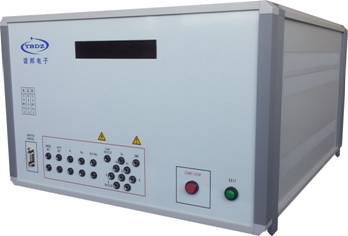

YB6200半導體分立器件參數測試系統簡介
1.1 系統概述
YB-6200（以下簡稱系統）是本公司推出的一款先進的大功率半導體分立器件和半導體模塊測試系統。
本系統適合各大研究院所做元器件檢驗，元件進廠檢測篩選以及在線開發器件做生產測試。系統可擴展性強，通過選件可以提高電壓、電流的測試能力和增加測試品種范圍。自動快速測試可以滿足用戶大生產需要，故障率低也保證了用戶的生產效率。在PC窗口提示下輸入被測器件的測試參數即可完成填表編程，操作人員不需具備專業計算機編程語言知識，使用簡捷方便。系統采用帶有開爾文感應結構的測試插座，自動補償由于系統內部及測試電纜長度引起的任何壓降，保證各種情況下測試結果的準確可靠。
系統面板的顯示裝置能夠及時顯示系統的各種工作狀態和測試結果。前面板的小鍵盤方便了系統操作。通過小鍵盤，系統可以脫開主控計算機獨立完成多種測試。
系統提供與機械手、探針臺、電腦的連接接口，可以支持各種不同輔助設備的相互連接使用。
1.2 測試儀指標
主極參數
1、主極電壓: 2000V
2、電壓分辨率：5mV
3、主極電流：50A 加選件YB580向上可擴展到：
100A / 200A / 400A / 500A。
4、電流分辨率1nA
控制極參數
1、控制極電壓：100mV---20V 加選件可擴展到80V
2、電壓分辨率：5mV
3、控制極電流：100nA---10A 加選件可擴展到40A
4、電流分辨率：1nA
5、測試速度：5MS/參數
1.3測試范圍
1) 二極管DIODE
2) 晶體管 TRANSISTOR（NPN型/PNP型）
3) 穩壓（齊納）二極管 ZENER
4) 結型場效應管 J-FET （N-溝/P-溝，耗盡型/增強型）
5) MOS場效應管 POWER MOSFET（N-溝/P-溝）
6) 三端穩壓器 REGULATOR（正電壓/負電壓，固定/可變）
7) 光電耦合器 OPTO-COUPLER（NPN型/PNP型）
8) 可控硅整流器（普通晶閘管） SCR
9) 雙向可控硅 （雙向晶閘管） TRIAC
10) 絕緣柵雙極大功率晶體管 IGBT（NPN型/PNP型）
11) 達林頓陣列 DARLINTON
12) 雙向觸發二極管 DIAC
1.4 系統參數配置
正常配置能提供的高陽極電壓2000V，陽極電流為50A；
擴展電壓和電流范圍，可提供的選件有2000V陽極高壓
選件，100A/250A/500A陽極大電流選件。
電壓分辨率：5mV
電流分辨率：1nA
此外還可提供的小電流測試臺選件，能夠?qū)⒙╇娏鳒y量分辨率從1nA擴展到10pA。
測試速度：1mS/參數(本系統采用填入式編程方法，專為國內用戶開發)
1.5 系統軟件支持
器件測試程序的生成是通過在一臺運行系統為Windows或WindowsNT的PC機上YB6200接口程序?qū)崿F(xiàn)的。該程序提供快速的器件測試程序生成，具有全屏顯示和增強型編輯幫助。
一種填空式編程方法向用戶提供簡明、直觀的使用環境。操作人員只需在提示下，輸入所選器件系列名稱和測試類型，并選擇所需測試的參數，而不必具有專業計算機編程語言知識。完成一個器件的測試程序編制只需幾分鐘的時間。
1.6 外形尺寸和電源要求
主機尺寸: 450 × 570 × 280mm
重 量: 33.6 kg
電 源: 240VAC（-15%） 50/60HZ Fused 2A/1A
