高溫電阻解決了消費類產品中的散熱和成本問題
日前,上海–富士通微電子(上海)有限公司今日宣布推出兩款新型消費類FCRAM(*1)存儲器芯片-512 Mb(MB81EDS516545)和256 Mb(MB81EDS256545)。這兩款芯片支持DDR SDRAM接口,是業界首推的將工作溫度范圍擴大至125°C的芯片。富士通微電子今日起開始提供這兩款新型FCRAM產品。這兩款低功耗存儲器適用于數字電視、數字視頻攝像機等消費類電子產品的系統級封裝(SiP)。

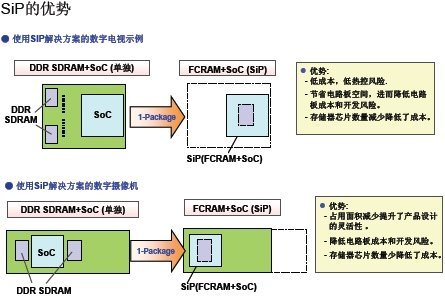

如果SiP架構上的片上系統(SoC)整合了新型FCRAM芯片,當SiP工作速度提高導致工作溫度上升時,存儲器也不會對操作造成影響或限制,客戶將從中受益。此外,它還具有其它優勢,如可降低產品設計開發難度,節省電路板空間,并減少元器件數量(詳細信息請參照下圖)。
目前,市場對消費類數字產品的性能、速度和開發成本的要求越來越高。為滿足這些需求,就會更多地使用SiP,要求它同時整合帶有SoC的存儲器芯片。使用SiP可以減少元器件數量并節省電路板空間,進而能夠降低系統成本。使用SiP還能簡化高速存儲器開發或采取降噪措施等設計。
圖1: 存儲器SiP上的散熱設計方案比較:
顯示使用新型FCRAM的優越性
如圖1所示,迄今為止,使用傳統的存儲器,SiP發揮受限,而使用新型FCRAM產品就可以解決這一問題。圖1(a)介紹的SiP架構上使用的高性能SoC功耗較高,產生的熱量可使SiP溫度上升到105℃。因為SoC的最高溫度額定為125℃,所以操作能夠正常進行,但使用傳統的存儲器僅可在最高為95℃的溫度環境下運行,因此不能使用這一SiP架構。
要在SiP上使用傳統的存儲器,另外一種方法是添加類似散熱器等散熱器件。如圖1(b)所示,這一方案可使SiP溫度降低到90℃,器件可以運行,但是增加了成本和電路板占用面積。因此,許多一直在研究SiP的客戶希望擴大存儲器的工作溫度范圍。
富士通微電子正是應對這一需求而開發出了最高工作溫度為125℃的512 Mb和256 Mb消費類FCRAM產品。如1(c)所示,使用額定為125℃的FCRAM,即使整合一顆高功耗的SoC,SiP也能運行良好,無需添加散熱器。這就解決了使用額定為95 ℃的傳統存儲器而需要采取散熱措施而引發的成本增加問題。

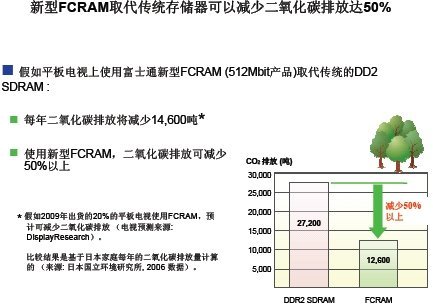

而且,即使在125℃的環境下運行,這些新型FCRAM產品也可以提供傳統DDR SDRAM存儲器兩倍的數據傳輸率,同時還能保持低功耗。事實上,與傳統的DDR2 SDRAM存儲器相比,新型512 Mb FCRAM能降低功耗達50%。所以,這些新型FCRAM可以減少消費類電子產品的存儲器的二氧化碳排放達50%(詳細信息請參照下圖)。
富士通微電子將繼續為SiP開發具備必要性能和功能的產品,從而為消費類電子產品提供價值和成本最優的解決方案。
樣片提供
銷售目標
每月共銷售一百萬片
產品特性
1. 業界首推在125 ℃下運行的芯片
這些新型FCRAM最高工作溫度為125℃,與傳統SDRAM存儲器最高85℃或者95℃的溫度規格相比,提高了系統內的允許功耗。因此,可以實現SiP解決方案,而這在以前是不可能的,例如:高性能數字消費類電子產品所需的高功耗SoC若整合了存儲器會導致器件過熱。而且該產品可以使用低成本封裝,無需高溫規格。
2. 低功耗
通過將總線寬擴大至64 bit、減少工作頻率和使用終端電阻(*2),與兩個使用16 bit總線寬的傳統DDR2 SDRAM存儲器芯片相比,新型FCRAM可降低功耗最高達50%。這些新型FCRAM可以減少消費類電子產品的存儲器的二氧化碳排放達50%。
3. 高速數據帶寬
工作溫度是125℃時,新型FCRAM通過使用64bit總線寬并在最高工作頻率為200MHz運行時,可以提供3.2 GB/秒的數據傳輸率,這是傳統的DDR2 SDRAM速度的兩倍。若工作溫度不高于105℃(≤ 105℃),在216 MHz的工作頻率下運行時,產品的數據傳輸率將增加到3.46 GB/秒。
附件
512 Mb FCRAM和256 Mb FCRAM芯片的主要規格
術語和注釋
*1. 消費類FCRAM:FCRAM(快速循環隨機存儲器)是富士通微電子具有自主知識產權的RAM內核系統,以高速度和低功耗出名。消費類FCRAM是指使用行業標準低功耗SDRAM接口的FCRAM內核,最適宜于消費類電子產品。
*2. 終端電阻:終端電阻是指在電線或信號終端跨接的電阻,用于消除信號反射帶來的干擾,但是其功耗較高。DDR2 SDRAM的終端電阻嵌入到芯片(ODT:片內終結)。
更多信息,請瀏覽:富士通微電子株式會社FCRAM產品網站http://www.fujitsu.com/global/services/microelectronics/product/memory/fcram/
附件

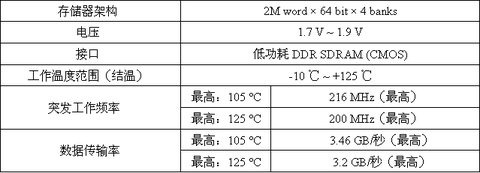

512 Mb FCRAM-MB81EDS516545的主要規格

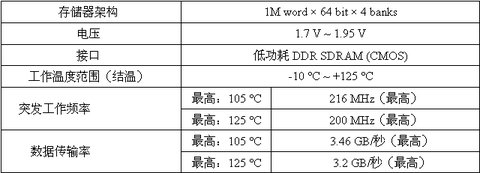

256 Mb FCRAM-MB81EDS256545的主要規格
關于富士通微電子(上海)有限公司
富士通微電子(上海)有限公司是富士通在中國的半導體業務總部,于2003年8月成立,在北京、深圳、大連等地均設有分公司,負責統籌富士通在中國半導體的銷售、市場及現場技術支持服務。
富士通微電子(上海)有限公司的產品包括專用集成電路(ASIC)、單片機(MCU)、專用標準產品(ASSP)/片上系統(SoC)和系統存儲芯片,它們是以獨立產品及配套解決方案的形式提供給客戶,并應用于廣泛領域。在技術支持方面,分布于上海、香港及成都的IC設計中心和解決方案設計中心,通過與客戶、設計伙伴、研發資源及其他零部件供應商的溝通、協調,共同開發完整的解決方案,從而形成一個包括中國在內的完整的亞太地區設計、開發及技術支持網絡。欲了解更多信息,請訪問網站:http://cn.fujitsu.com/fmc
文中提及的公司名稱和產品名稱是其所有者的商標或者注冊商標。該新聞稿中的信息在發布時是準確無誤的,可能隨時發生變化,恕不先行通知。■
來源:富士通
