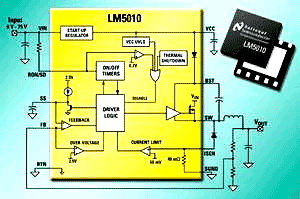

美國國家半導體公司推出的電信及工業級降壓穩壓器內置高頻控制電路(圖)

　　據美國國家半導體公司(National Semiconductor Corporation, NI)消息，日前該公司推出一款型號為L(zhǎng)M5010的75V降壓穩壓器。這款穩壓器芯片具備高效率電源管理解決方案所有必要的功能，確保所輸出的負載電流不少于1A。這款LM5010芯片與75V、0.5A的LM5007降壓穩壓器可互有無，為客戶提供更多選擇。由于LM5010芯片內置獨特高頻控制電路，因而允許系統設計工程師選用更小巧的濾波器，并減少外接元件的數目。這款體積小巧而又高度集成的降壓穩壓器適用于設計高壓電源供應器及電信系統。

　　LM5010芯片具備8V至75V的輸入電壓、1.25A電流限幅(典型值)；內置80V N通道降壓開關、啟動穩壓器、電流傳感電阻；可提供正向饋電電壓的恒定啟動時間控制；無需環路補償；瞬態響應速度更快，一般只需5ms；其可調節的開關頻率高達1MHz；即使在不同負載及線路的應用情況下，仍可保持穩定操作頻率。另外，此款芯片還具備高精度2.5V反饋電壓參考電路；從2.5V到Vin-2V的可調輸出電壓；可調節的軟啟動功能有助限制通電時出現的電流涌入及電壓過沖；以及過熱停機保護功能。
