德州儀器為基于OMAP的移動設備推出集成電源管理IC(圖)

　　德州儀器(TI)日前宣布推出一款電源轉換芯片，該器件可滿足基于OMAP的移動手持終端與基于XScale的多媒體設備的電源需求。

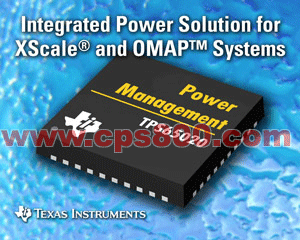

　　TI TPS65020電源管理單元集成了高性能模擬構建塊，可幫助由單節鋰離子(Li-ion)電池供電的應用支持多種電壓，這些應用包括智能電話、PDA、數碼相機以及便攜式音頻與媒體播放器等。該器件帶有三個具備集成FET的同步降壓DC/DC轉換器、三個線性穩壓器(LDO)以及一個I2C通信接口，可實現全面的可編程性與內核電壓的動態電壓縮放。

　　TPS65020的三個集成轉換器可用于高效地傳輸PXA270、OMAP1610或OMAP1710處理器系統的內核電壓、外設、I/O以及存儲器軌。1.2A的DC/DC轉換器可使系統電壓逐步降低，輸出電壓為3.3V時的效率高達97%；另一個1A轉換器可實現高達95%的系統存儲器效率；第三個800mA轉換器負責管理處理器內核的電源，效率高達90%。

　　該器件的開關頻率為1.5MHz，使設計人員能夠采用諸如2.2μH電感器等小型外部組件，從而顯著節省板級空間。TPS65020的其他低壓降穩壓器可為PLL、RTC以及SRAM次級組件(subcomponent)供電，并且可實現僅為85μA的極低靜態電流。

　　為了進一步節約電池電量，TPS65020的DC/DC開關模式轉換器在輕負載情況下會進入低功耗模式，從而能夠在盡可能寬的負載電流范圍內實現用電效率的最大化。此外，該器件還采用符合標準與快速模式I2C規范的串行接口，從而使數據傳輸速率高達400kHz。該接口可提高電源解決方案的靈活性，根據系統要求的變化實現動態電壓縮放，從而實現即時的可編程性。

　　TPS65020現已開始批量供貨，目前可通過TI及其授權分銷商進行訂購。電源管理單元采用高可靠性的40引腳5×5毫米QFN封裝，批量為1,000件時，零售單價為3.75美元。
