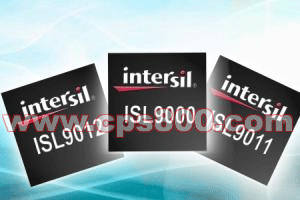

Intersil公司宣布推出新系列的高性能雙路LDO(圖)

　　Intersil公司近日宣布推出新系列的高性能雙路LDO，面向RF/電源紋波敏感應用，如數碼相機的成像傳感器、手機攝像模塊、MP3播放器和便攜式醫用儀器設備等。據稱，該系列產品可提供超高PSRR(電源抑制比)，極低的靜態電流(Iq)和極低的電源紋波。

　　Intersil的ISL9000在1KHz下提供90dB的PSRR，使用中靜態電流的典型值僅為21μA/LDO。溫度范圍內的輸出電壓精度為1.8%，300mA下典型的壓差為200mV。單獨的使能腳控制每個LDO的輸出。當兩個使能腳都為低電平時，器件關閉，關閉模式下典型電流小于0.1μA。

　　ISL9000為每個輸出集成了輸出電壓排序和單獨的上電復位(POR)功能，取消了單獨的電壓監控和復位電路。VO2(電壓輸出)的POR延遲可通過在CPOR腳上連接時基電容進行外部編程。VO1的POR延遲是內部固定的，約為2ms以確保啟動后的電壓穩定性。元件還有一個基準旁路腳連接濾波電容，以提高噪聲和PSRR性能。

　　ISL9011和ISL9012是高性能雙路LDOs，通道1可提供150mA的電流，通道2可提供300mA的電流。這些器件有很低的維持電流且比較穩定，輸出電容為1μF到10μF，ESR達到200mOhms。在低紋波，高PSRR應用中，基準旁路腳允許接一個外部電容以調節噪聲濾波器。

　　ISL9011和ISL9012在1kHz下提供70dB的PSRR，兩個LDOs同時使用時，靜態電流的典型值僅為45μA。單獨的使能腳控制每個LDO輸出。當兩個使能腳均為低電平時，這些器件處于關閉模式，關閉模式下典型電流小于0.1μA。

　　有統一的幾種電壓輸出組合。每個LDO的輸出電壓選擇范圍為1.2V到3.6V。ISL9011/12與市面上最普遍高性能雙路LDOs管腳兼容。

　　三款產品均已開始供貨，10引腳無鉛DFN封裝，批量達到1000件時ISL9000/11/12定價分別為1.30、1.10、1.15美元。
