通訊系統UPS解決方案(圖)
2005/10/31 17:34:42
艾迪森科技(青島)有限公司 供稿
方案1:LDC MP系列工業型UPS
艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入,提供安全、可靠、智能的供電系統。
系統原理框圖

● 系統組成
※ UPS本體
包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜(選配)
包括:手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件,大幅提高系統的可靠性
※ 采用獨特并聯技術,可實現多臺并聯
※ 交流輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計,更適用于各種類型的負載
※ 中文液晶LCD顯示(可選)
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計,即提高了整機的可靠性,更便于機器的維修
※ 人性化的操控設計,使用安全方便,即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能:過載、過溫、輸出短路、電池低電壓、電池高電壓,系統皆能自動關機
※ 智能通訊接口RS232,SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000,使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式,包括一個RS232,及可選擇的SNMP網絡適配器,與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用,對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter,可透過局域網或國際網絡進行遠端監控UPS,讓使用者可以不受空間的限制,更有效的管理電力。
※當UPS處于非正常狀態時,除精確的自動安全存檔、安全關機外,更增加多方位的自動警報傳送功能,包括自動傳呼、E-mail、呼叫手機等,在第一時間內,進行必要的應變處理。
※支援作業系統:Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺:HP Open View,SUN SunNet Manager,IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
方案2:LDC MPR系列工業型模塊化N+1并聯冗余UPS
艾迪森LDC MPR系列工業企業專用UPS/INVERTER。采用多模塊直接并聯的設計理念,有效的提高了系統的安全性、可靠性、可維修性。

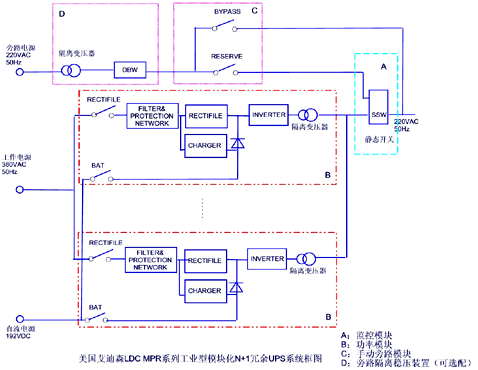

系統原理框圖

● 標準配置
※ UPS功率模塊
標準19英寸機架式設計,容量:1、2、3、4、5、6KVA。
包括: 整流器、逆變器、輸出隔離變壓器、直流隔離二極管、主控單元、顯示單元等
※ 監控模塊
標準19英寸機架式設計,可同時監控8臺功率模塊并聯運行。
包括:監控單元、顯示單元、靜態切換開關、接口界面等
※ 標準機柜
按電力標準設計,可根據用戶要求定制。
包括:柜體、接線端子排、模塊拔插端子、散熱風機等
● 可選配置
1、MODBUS通訊接口
2、手動旁路模塊
3、標準8路配電模塊
4、旁路隔離穩壓柜
● UPS功率模塊特點
MPR系列每個模塊即為一臺完整的電力專用UPS,可獨立使用
※ 特別寬的輸入電壓范圍192VAC±25%及輸入頻率范圍45Hz~65Hz,可在長期較惡劣的電網環境中使用,避免電池放電頻繁失效。
※ 輸出隔離變壓器設計,直流、輸出三端完全電氣隔離,過載能力、抗干擾能力極強。
※ 采用數字控制技術及IGBT組件,大幅提高系統的可靠性
※ 兩段式鎖相回路自動跟蹤與電動機完全兼容
※ 特殊五段過載保護,更適用于各種類型的負載
※ LCD大屏幕英文液晶顯示(中文液晶顯示可選)
※ 完善的保護功能:過載、過溫、輸出短路、電池低電壓、電池高電壓,模塊皆能自動退出并聯系統
※ 超強的遠程管理功能
● 技術特性
1、每個模塊容量為1、2、3、4、5、6KVA,可直接并聯8臺
2、每個模塊的直流輸入電壓:192V
3、系統可接受兩路不同的交流電源輸入:工作電源、旁路電源
4、可作N+1冗余運行,或增容運行,最大容量為48KVA
5、提供RS232接口,隨機攜帶開放的通訊協議及監控軟件。可選擇RS485接口,可提供標準協議,如MODBUS、IEC等
6、提供6路干接點輸出供自動化系統使用:UPS整機故障、旁路交流異常、電池電源電壓異常、過載、總輸出異常、模塊故障。亦可選擇其他接點類型
7、提供大屏幕LCD英文液晶顯示,可選擇中文液晶顯示
● 系統特點
本系統除具有傳統UPS一切特點外,在技術和性能上,還具有如下特點:
※ 模塊組合化:以1~6KVA功率模塊為一單元可直接并聯8臺。
※ 靈活性:可以根據實際需求,靈活的增加或減小UPS容量。
※ 冗余性:可根據實際需要做N+X冗余,最大限度的提高系統可靠性。
※ 熱備份拔插功能:任何情況下無須關閉UPS就可以輕松更換模塊,即使是在電池供電時或維修、保養以及容量升級也能不間斷保護您的設備。
艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入,提供安全、可靠、智能的供電系統。
系統原理框圖

● 系統組成
※ UPS本體
包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜(選配)
包括:手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件,大幅提高系統的可靠性
※ 采用獨特并聯技術,可實現多臺并聯
※ 交流輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計,更適用于各種類型的負載
※ 中文液晶LCD顯示(可選)
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計,即提高了整機的可靠性,更便于機器的維修
※ 人性化的操控設計,使用安全方便,即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能:過載、過溫、輸出短路、電池低電壓、電池高電壓,系統皆能自動關機
※ 智能通訊接口RS232,SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000,使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式,包括一個RS232,及可選擇的SNMP網絡適配器,與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用,對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter,可透過局域網或國際網絡進行遠端監控UPS,讓使用者可以不受空間的限制,更有效的管理電力。
※當UPS處于非正常狀態時,除精確的自動安全存檔、安全關機外,更增加多方位的自動警報傳送功能,包括自動傳呼、E-mail、呼叫手機等,在第一時間內,進行必要的應變處理。
※支援作業系統:Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺:HP Open View,SUN SunNet Manager,IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
方案2:LDC MPR系列工業型模塊化N+1并聯冗余UPS
艾迪森LDC MPR系列工業企業專用UPS/INVERTER。采用多模塊直接并聯的設計理念,有效的提高了系統的安全性、可靠性、可維修性。
系統原理框圖

● 標準配置
※ UPS功率模塊
標準19英寸機架式設計,容量:1、2、3、4、5、6KVA。
包括: 整流器、逆變器、輸出隔離變壓器、直流隔離二極管、主控單元、顯示單元等
※ 監控模塊
標準19英寸機架式設計,可同時監控8臺功率模塊并聯運行。
包括:監控單元、顯示單元、靜態切換開關、接口界面等
※ 標準機柜
按電力標準設計,可根據用戶要求定制。
包括:柜體、接線端子排、模塊拔插端子、散熱風機等
● 可選配置
1、MODBUS通訊接口
2、手動旁路模塊
3、標準8路配電模塊
4、旁路隔離穩壓柜
● UPS功率模塊特點
MPR系列每個模塊即為一臺完整的電力專用UPS,可獨立使用
※ 特別寬的輸入電壓范圍192VAC±25%及輸入頻率范圍45Hz~65Hz,可在長期較惡劣的電網環境中使用,避免電池放電頻繁失效。
※ 輸出隔離變壓器設計,直流、輸出三端完全電氣隔離,過載能力、抗干擾能力極強。
※ 采用數字控制技術及IGBT組件,大幅提高系統的可靠性
※ 兩段式鎖相回路自動跟蹤與電動機完全兼容
※ 特殊五段過載保護,更適用于各種類型的負載
※ LCD大屏幕英文液晶顯示(中文液晶顯示可選)
※ 完善的保護功能:過載、過溫、輸出短路、電池低電壓、電池高電壓,模塊皆能自動退出并聯系統
※ 超強的遠程管理功能
● 技術特性
1、每個模塊容量為1、2、3、4、5、6KVA,可直接并聯8臺
2、每個模塊的直流輸入電壓:192V
3、系統可接受兩路不同的交流電源輸入:工作電源、旁路電源
4、可作N+1冗余運行,或增容運行,最大容量為48KVA
5、提供RS232接口,隨機攜帶開放的通訊協議及監控軟件。可選擇RS485接口,可提供標準協議,如MODBUS、IEC等
6、提供6路干接點輸出供自動化系統使用:UPS整機故障、旁路交流異常、電池電源電壓異常、過載、總輸出異常、模塊故障。亦可選擇其他接點類型
7、提供大屏幕LCD英文液晶顯示,可選擇中文液晶顯示
● 系統特點
本系統除具有傳統UPS一切特點外,在技術和性能上,還具有如下特點:
※ 模塊組合化:以1~6KVA功率模塊為一單元可直接并聯8臺。
※ 靈活性:可以根據實際需求,靈活的增加或減小UPS容量。
※ 冗余性:可根據實際需要做N+X冗余,最大限度的提高系統可靠性。
※ 熱備份拔插功能:任何情況下無須關閉UPS就可以輕松更換模塊,即使是在電池供電時或維修、保養以及容量升級也能不間斷保護您的設備。
