汽車組合儀表方案(圖)

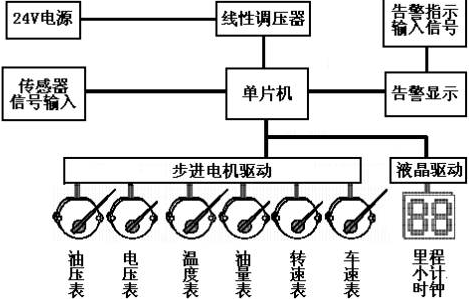

　　本方案由微處理芯片對車速傳感器和發動機轉速傳感器輸出的信號進行采樣，根據采樣的頻率計算出車速和轉速，然后驅動相應的步進電機轉動到指示刻度盤對應的位置，總里程和單次里程則由微處理器根據速度和時間計算得出，通過LCD液晶顯示。對于燃油量、水溫、機油壓力以及電池電壓，微處理器通過A/D（模/數轉換）口對傳感器信號進行采樣計算，驅動相應的步進電機轉動到刻度盤對應的位置，對電池電壓及機油壓力報警則當其采樣數值超過設定的閾值時，可產生聲光報警。其它功能顯示及報警則由相應的傳感器開關信號驅動高亮度LED顯示。具有智能化程度高、顯示清晰、精度高、可靠、省電等優點，是一款符合汽車電子信息化潮流的高擋儀表。
