高分子PTC 熱敏電阻隔離變壓器線路保護(圖)

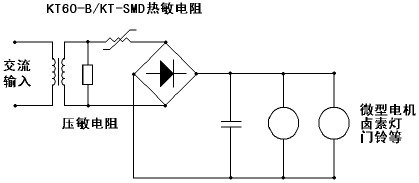

　　隔離變壓器被廣泛地應用于各種低壓電路中，為低壓設備提供電源。在出現負載過大、負載短路等異常情況時，變壓器會由于電流過大而損壞，甚至起火燃燒。這不能滿足隔離變壓器相關標準的要求， 如IEC742 或EN60742 中規定隔離變壓器次級繞阻短路時變壓器溫度不能超過125oC 及UL1310 和UL1585 中規定的5秒鐘內把電流限制在8A 以下的要求。如果在變壓器的次級線圈中串入合適的本公司高分子PTC 熱敏電阻，則可使之方便地滿足標準的要求。與某些陶瓷PTC 熱敏電阻相比，本公司的高分子PTC 熱敏電阻具有阻抗小、保護后溫度低等優點。通常的保護電路如圖所示，為了防止PTC 熱敏電阻動作時線圈兩端產生的感應電壓對電路造成破壞，建議次級線圈中加入壓敏電阻。
