凱德UPS單機可靠性方案(圖)

單機可靠性
　　
　　基本的可靠性，帶旁路的在線UPS，當UPS故障時，UPS將逆變輸出轉為旁路輸出，即由市電直接供電。

串聯熱備份
　　
　　用兩臺單機系列的UPS串聯運行。即一臺作為主機，另一臺的輸出接到主機的旁路輸入端,作為備用機。由于單機系統的價格一般較并機系統的低，對于延時時間較短的配置整體成本較低，系統主UPS工作，承擔所有負載，另一臺處于待機狀態，當主UPS故障時，自動轉到備用UPS供電。

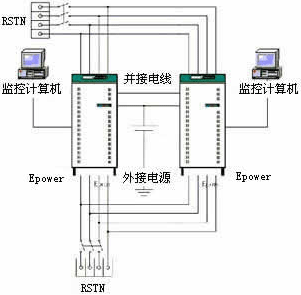

并機可靠性
　　
　　分布式旁路提供可伸縮的冗余旁路運行，高可靠性,易于擴展，但對特別重要場合需要更高可靠牲時要采用多機并聯冗余備份， 并聯的UPS之間除要求它們的輸出電壓同頻、同相之外，還需負載平衡，這需要專門技術實現。從技術角度看,3臺以上的UPS并聯可采用分布旁路或者集中公共兩種方式。帶有分布旁路的凱德EP系列UPS不需要獨立的并機旁路柜或其他附屬設備,單機作為冗余備份供電系統中的一個模塊，實現智能化并機， 插入附帶的并機卡（選件）即可實現多達8臺的并機， 增加系統可靠性， 加大總輸出功率。 獨一無二可不同功率EP UPS間實現并機，按UPS功率大小自動分配負載量。
