SG、SBK系列產品三相干式變壓器(圖)

適用范圍：
　　SG、SBK系列三相干式變壓器, 適用于交流50～60Hz，輸入電壓不超過1000V的電路中，作為各類機床、機械設備等一般電器的控制電源、局部照明及指示電源、也可作為小型動力電源用。

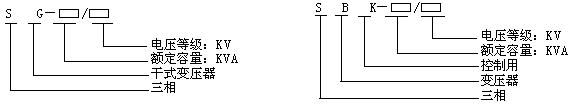

型號及其含義：

正常工作條件及安裝條件：
　　1、海拔: 安裝地點的海拔不超過2000m；
　　2、溫度：周圍空氣溫度不超過+40。C，且其24h內的平均溫度值不超過+35。C，周圍空氣溫度的下限為-5。C;
　　3、濕度：最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，例如+20。C達90%;
　　4、安裝在無劇烈震動和沖擊振動的地方；
　　5、在無爆炸危險介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。


結構特征：
　　SG、SBK系列三相干式變壓器可制成開啟式或防護式，具有損耗低、噪聲小、防火性能好和不污染環境等優點。變壓器按產品的用途分為控制變壓器和照明變壓器；控制變壓器是屬于固定式變壓器；照明變壓器除機床用的照明變壓器之外，屬于可移式變壓器。變壓器的鐵芯采用冷軋硅鋼片，鐵軛兩側以型鋼或鋼板作夾件，通過螺桿加以緊固。產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控儀、轉向輪等，以便移動。

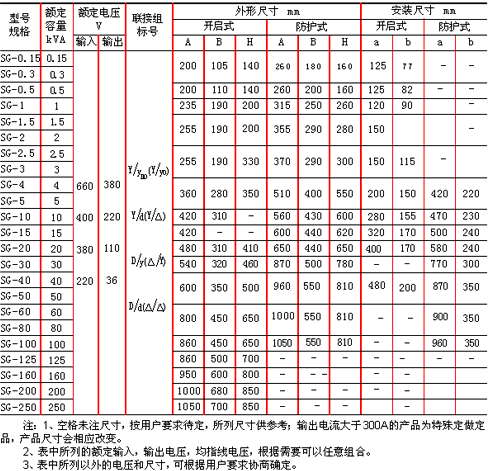

主要技術參數：

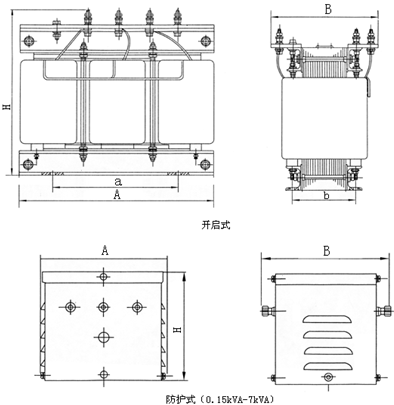

外形及安裝尺寸：

訂貨須知：

用戶在購買變壓器時，應指明以下幾點：
　　a、變壓器的型號、規格、容量及數量;
　　b、變壓器的額定輸入、輸出電壓值(指線電壓);
　　c、變壓器輸入、輸出電壓聯接組標號(聯接方式) ;
　　d、使用環境及負載種類;
　　e、訂購數量。
