水位雨量站系統解決方案(圖)

水位雨量采集及實時顯示系統
一、系統介紹：

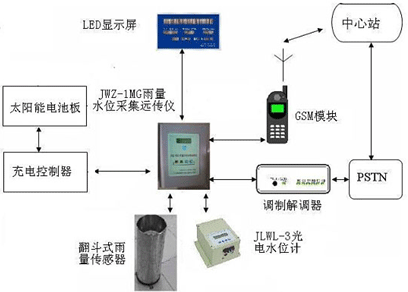

　　系統由JWZ-1MG雨量水位采集遠傳儀、雨量傳感器、JLWL-3光電水位計、LED水情顯示屏、太陽能電池板及充電控制器等組成。

　　JWZ-1MG雨量水位采集遠傳儀還可根據需要內置有線通信MODEM、GSM通信模塊，通過公眾GSM網絡和公眾電話網（PSTN）遠程傳輸數據。

二、系統功能：

（1）雨量數據自動采集

　　雨量數據采集，記數準確、存儲可靠、操作使用方便，可以現場設置和顯示各種參數（如計數精度、月降雨量、日降雨量、實時雨量等）。

（2）水位數據自動采集

　　儀器配置和光電水位計進行水位數據采集。通過光電水位計將滾筒轉動對應的水位變化轉換為數字信號，傳送給數據采集儀。

（3）人工置數及數據顯示

　　JWZ-1MG型雨量水位采集遠傳儀具有液晶屏顯示、菜單操作功能，是水文級的數據采集設備。儀器在自動采集雨量、水位數據的基礎上，還能夠?qū)α髁俊⒑�沙量、蒸發量進行人工置數，通過儀器的存儲、遠傳能力，進行測站水文數據的統一傳輸和管理。人工置數是通過儀器面板上的按鍵操作置入。

　　JWZ-1MG型雨量水位采集遠傳儀的面板上設置了液晶顯示屏和操作鍵盤，可以顯示水文站采集和人工置入的數據、系統參數，可以顯示操作和人工置數據過程。

（4）數據遠程傳輸

　　JWZ-1MG雨量水位采集遠傳儀內部可以根據需要在內部集成有線傳輸通信MODEM（PSTN）、無線GSM傳輸模塊兩種數據遠傳設備，也可外掛超短波數傳電臺傳輸數據。按照設定方式，通過選定的230MHZ超短波通信方式傳輸。

三、系統特點：

　　使用JWZ-1MG雨量水位采集遠傳儀建設水文站，除了上面的雨量、水位和人工置數、多方式數據遠程傳輸?shù)墓δ苤�外，還具有以下特點：

（1）數據長期自動記錄

　　JWZ-1MG型水位雨量采集遠傳儀具備數據長期自動記錄的功能，能滿足水文站長期自動記錄的要求，利于水文數據采集、整理、分析、整編等方面的要求。

（2）大容量固態數據存儲

　　儀器采用CF卡作為大容量數據存儲，容量大，可存貯10年以上時間內水文站所采集到的所有數據。根據需要，中心站可遠程讀取所存貯的數據，或者操作人員到水文站所在現場下載所存貯的數據。機內設置2個CF卡座（主、副），主卡進行儀器采集數據和水文分類生成信息的存儲，實現大容量固態存儲。副座用于進行數據的拷貝，適用于水文站水情數據的拷貝操作和方便水文站定期數據提取，作為一種水文站的數據備份。

　▲大容量數據存儲技術，解決了實時不間斷將雨量和水位數據保存而需很大存儲容量的要求，采用傳統存儲芯片設計的存儲量是有限的。CF卡的設計借鑒了計算機磁盤存儲的原理，利用CF卡作為存儲介質，極大地提高存儲容量。CF卡是廣泛運用于很多成熟產品上的存儲介質，是工業標準的電子硬盤。通過使用CF卡，不但容量得到提高，可靠性也得到較高保證。

（3）全面的安全性

　　儀器從以下幾個方面采取防雷措施：

▲所有對外的接口線（數據采集線、通信線等）都有過流過壓保護措施。

▲MODEM采用完全內置的方式。

▲MODEM的供電可以不采用傳統交流供電的方法，為電源單元直接提供直流電源，杜絕來自交流電源的雷電感應對儀器損壞的可能。

▲太陽能電池板同樣也采取了防雷措施。

設備采取以上安全措施的情況下，充分保證了系統的安全性能。

（4）使用操作方便

　　JWZ-1MG雨量水位采集遠傳儀具有液晶屏顯示、菜單操作功能，系統的所有操作都是通過面板按鍵進行操作，可以非常方便的對系統進行實時數據、歷史數據查詢，系統參數設置，人工數據置數，數據拷貝，數據傳輸參數設置等操作。

四、系統主要技術指標

　　系統的指標主要是JWZ-1MG雨量水位采集遠傳儀的技術指標，JWZ-1MG雨量水位采集遠傳儀的主要技術指標如下：

（一）環境條件

工作溫度： -20~60℃

濕度：　　 95%RH（試驗溫度55℃，無凝結，裸板）

（二）系統參數

雨量精度：　　　　　0.1mm（與雨量傳感器有關）

水位精度：　　　　　 5mm

流量精度：　　　　　 與測量和人工置數有關

含沙量精度：　　　　與測量和人工置數有關

蒸發量精度：　　　　與測量和人工置數有關

固態存儲容量：　　　 10年以上的雨量、水位數據。

傳感器記錄間隔：　　一般5分鐘（可根據需要設置）

數據庫格式：　　　　 標準格式

數傳速率：　　　　　

有線Modem：　　　 1200～57600波特

GSM短信：　　　　 與GSM系統短信相同

超短波數傳電臺：　 1200～19200波特

供電形式：　　　　 數據采集設備為太陽電池供電、直流或交流供電可選

防雷形式：　　　　 避雷器、電氣接地、等電位均壓連接
