凌特推出具有阻塞總線恢復功能的兩線總線緩沖器LTC4303和LTC4304(圖)

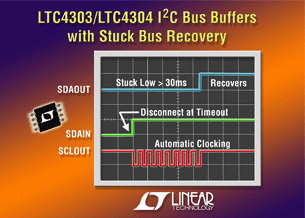

　　7月13日北京訊，凌特公司（Linear Technology）推出具有阻塞總線恢復功能的兩線總線緩沖器 LTC4303 和 LTC4304。通過隔離所有在上行側的總線連接，這些新的集成電路解決了阻塞總線的共有問題，同時恢復下行總線。如果串行數據輸出 SDAOUT 或串行時鐘輸出 SCLOUT 為低電平的時間超過 30ms，那么 LTC4304 將自動中斷數據和時鐘連接，發布一個故障（Fault）信號。接著，LTC4304 將自動在 SCLOUT 引腳上產生多達 16 個時鐘脈沖，試圖釋放總線�？偩�釋放以后，立即啟動一個連接并恢復合適的工作狀態。有了阻塞總線恢復功能，LTC4303 和 LTC4304 無需一般的系統復位并解除了微控制器的負擔，為釋放總線提供了恰當?shù)男盘枴?BR>

　　LTC4303 和 LTC4304 還在背板和板卡的 I2C 總線之間提供容性隔離，即使它們各自的電源在不同的電平上也是如此。這兩個集成電路無需第二個電源引腳或第二對輸入上拉電阻就可進行這種電平轉換，從而不需要把一個連接器引腳專門用于背板電源電壓。由于有這種容性緩沖，背板總線只看到緩沖器集成電路的電容，每個大約 10pF，而不是看到整個板卡的總線電容。這極大地增加了在一個給定系統所能支持的節點數量，并去除了大多數信號完整性問題。

　　LTC4303 和 LTC4304 的 SDA 和 SCL 引腳除了方便板卡的帶電插入或拔出，還能承受 ±15kV 的 ESD，因此可保護板卡免遭由于處理不當所造成的損壞。該器件極大地簡化了在網絡服務器、臺式 PC 或電信環境中采用 I2C 總線以管理大量具有不同電源和總線電平的板卡。

　　LTC4303 采用 MSOP-8 和 3mm x 3mm DFN 封裝，并與 LTC4300A-1 引腳兼容。而 LTC4304 采用 MSOP-10 和 3mm x 3mm DFN 封裝。這兩款集成電路都規定在商用和工業溫度范圍內工作，以 1,000 片為單位批量購買，每片起價為 2.10 美元。
