金融系統數字化網絡監控解決方案(圖)

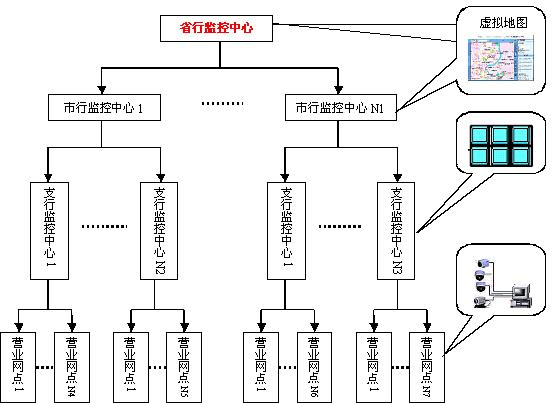

一、系統架構和主要功能描述

　　依據本地存儲, 分級控制，集中管理的原則，將系統所有營業機構組成一個整體的數字化監控網絡。從局部看,每個營業機構獨立使用一套監控系統主機，構成一個獨立的運行終端,單獨完成各自采集到的音視頻信號的顯示、壓縮、存儲、回放等功能；而從整體看，這些眾多的相互獨立的運行終端，通過各自的網絡連接設備,有機連接為一個完整的數字化網絡監控系統。上級管理人員通過這個監控網絡即可隨時調看各營業機構監控設備的運行和現場情況，從而真正實現了管理的網絡化和智能化。整個系統采取分級管理模式，各級均具有權限控制功能。省分行作為系統的最高級控制中心，具有最高訪問權限,通過設在省分行監控中心控制主機上的虛擬電子地圖,可以隨時調看全省各營業機構監控設備的運行和現場情況,還可以查詢各點的歷史記錄,當有報警信號上傳至控制中心時,中心可以立即將畫面切換至該報警點以便快速采取應對措施；支行作為各營業機構的基本管理部門，其管理職能較為綜合和重要，每一支行的監控中心均設有大屏幕監控，實時對所轄營業網點監控；儲蓄點與分理處屬于信息采集終端，以錄像和監控報警為主。

二、營業點柜員制監控

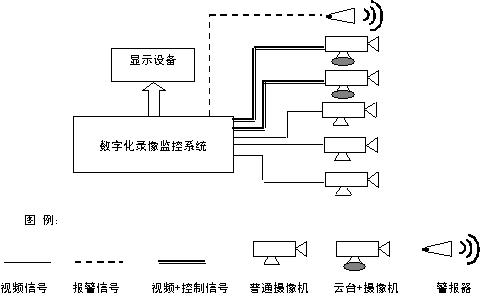

　　系統采用最先進的視頻采集/壓縮技術，實時采集同步壓縮，將圖象以MPEG-2 方式壓縮保存于硬盤之中，MPEG 方式以其獨特的幀間預測壓縮計算方式，決定了所保存圖像文件無法抽幀，保證歷史記錄的完整可靠性。單路捕捉畫面最高可達30幀每秒，聲音和圖象同步存儲，按時間檢索，極其方便。存儲圖象的文件大小依據時間長短而定，一般0----60分隨意可調，同時還可通過刻錄機將圖象存于光盤之中，以備日后查找，且易于保存。壓縮文件（包括圖像文件和聲音文件）占用硬盤空間一般為170M/路/小時，依據不同場合對畫面質量的不同要求亦可對壓縮圖像質量單路獨立設置。在系統控制方面系統集成有專用的監控軟件,以該軟件為平臺，可直接通過解碼器對攝像機的光圈、鏡頭、等參數和云臺進行控制，并可輸出各種操作指令進行聯動控制輸出�；�本組成原理如下圖所示。

　　主要功能和特點：

　　1.界面友好操作簡便
　　2.超大容量硬盤錄像儲存
　　3.強大的圖像處理功能 ，隨心所欲的單/多畫面顯示+疊字功能
　　4.靈便的檢索功能
　　5.音/視頻同步處理
　　6.權限/密碼設置

三、系統的數字化網絡監控

　　數字化網絡監控系統是結合傳統監控技術、現代計算機技術、網絡通信技術及自動控制技術為一體，將數字化的本地錄像監控系統和網絡控制中心等硬件設備集成化、模塊化，采用專用軟件來實現監控功能；在應用先進的網絡傳輸控制技術的同時,全面兼顧現有的各種網絡資源,嚴格遵循國際標準網絡傳輸協議和視頻壓縮標準，達到信息資源管理的網絡化與集中控制線路上利用通信總線技術，實現系統內部互相通信和集中控制；在切換上實現了全矩陣切換功能及各控制中心之間的視/音頻切換；在操作平臺上，提供了良好的人機交互界面。全中文運行平臺，視頻圖象、聲音、文字提示結合，使遠端控制中心具有身臨現場的感覺；在管理上，其分級權限功能、表格統計、操作命令等功能將監控系統變得更加智能化，科學化。
