TI針對IP電話與WLAN系統推出100V PoE單片控制器(圖)

　　日前，德州儀器(TI)宣布推出可顯著簡化以太網供電(power-over-ethernet, PoE)設備的第三代以太網供電控制器技術，這些設備包括WLAN接入點、IP電話、安全與RFID掃描儀等。

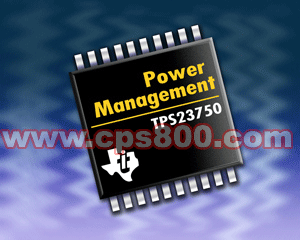

　　TPS23750是一款結合了TI TPS2375用電設備(PD)功能性與初級(primary side) DC/DC脈寬調制(PWM)控制器的高集成度IC，能夠?qū)ψ罱K設備DC電源的發現、分類與交付進行高效管理。TPS23750僅需要數量極少的外部組件，但擁有最高級別的性能與靈活性，以使用電設備具備IEEE 802.3af功能。

　　該款控制器可支持WLAN接入點系統、IP電話及其他系統所要求的非隔離式或隔離式電源拓撲，其中包括反向、正向或非同步低側降壓拓撲(low-side buck topology)等。

　　TPS23750可承受高達100V的瞬態電壓，工作溫度為-40℃～85℃。此外，該控制器采用PowerPad封裝，內置0.7 Ω的FET，可實現最小的系統熱耗。TPS23750還可通過過熱關閉和限制電流等機制保護用電系統。

　　該款集成設備依靠微型的外置電阻進行交換頻率設置，從而實現了更高的功率級組件選擇靈活性。浪涌電流的限制值固定為140mA，這也簡化了用電設備的啟動。TPS23750的功率轉換功能包含多種額外的保護特性，如可編程軟啟動、打嗝式故障限制、50%的最大占空比和真實電壓輸出誤差放大器等。

　　TI同時還宣布推出了TPS23770集成式PD控制器，其采用欠壓鎖定功能來啟動電壓，與傳統系統兼容。

　　TPS23750與TPS23770用電設備控制器現已批量上市，目前可通過TI及其授權分銷商進行訂購。兩種器件均采用20引腳的高功率薄體收縮型小外形封裝(HTSSOP)，批量為1,000件時，建議零售單價為1.75美元(僅供參考)。同時提供TPS23750與TPS23770的評估板、完整參考設計、應用手冊以及技術文檔等。
