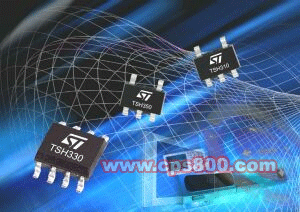

ST推出三款低噪聲超低功耗運算放大器(圖)

　　意法半導體(ST)日前推出一系列超低噪聲和超低功耗的高速運算放大器產品，新器件的目標應用為邏輯分析儀、示波器、視頻驅動器、影像系統和電池供電的儀表。這個產品系列采用高速的BiCMOS技術和電流反饋結構，采用先進的量產的BiCMOS制造工藝。

　　在新推出的三個產品中，其中一個專門用于低電流和高帶寬應用，而另外兩個瞄準超低噪聲的應用。TSH310的最大靜態電流僅為400μA，帶寬達到130MHz，這是測量電路有效處理小信號最高速率的標準，壓擺率115V/μs，這是測量電路傳遞高振幅和高頻信號的能力的標準。壓擺率越高，系統適應的速率越快，信號失真度也就越小，這一點在高動態應用中非常重要。這款低功耗的器件采用微型SOT-23封裝，特別適合尺寸緊湊的手持應用，同時還提供SO-8封裝。TSH330和TSH350的壓擺率和帶寬都很高，TSH330的帶寬達到1.1GHz ，壓擺率達到1800V/μs，噪聲(等效輸入噪聲電壓)僅為1.3nV/sqrtHz。

　　TSH310特別適合高速的電池供電的需要高動態性能的手持設備，產品測試證明，這款運算放大器的典型靜態電流保證低于470μA，典型輸入噪聲電壓7.5nv/sqrtHz，輸出級是為驅動高速ADC專門優化的，線性(SFDR)在F=1MHz時-87dBc，在F=10MHz時-55dBc(2Vp-p, 1000Ω負載)。

　　面向對帶寬和噪聲性能要求極高的高端設備，TSH330的單位增益帶寬頻率1.1GHz，靜態電流僅為16mA，典型輸入噪聲電壓1.3nV/sqrtHz。在增益為2時，增益平坦性0.1dB，頻率高達160MHz，輸出級是專門為驅動100Ω負載的視頻或儀表線路優化的，SFDR在F=10MHz時-78dBc，在F=20MHz時-73dBc (2Vp-p, 1000Ω負載)。

　　TSH350的帶寬為410MHz，壓擺率940V/μs，靜態電流4.1mA，輸入噪聲電壓低達1.5nV/sqrtHz，輸出級也是專門為驅動100Ω負載優化的，在5V電源電壓下輸出電壓最小變化2.8Vp-p。典型額定失真度F=10MHz時 -66dBc，向100Ω負載輸入時，輸出電壓變化1Vp-p，這款放大器特別適合速度和節能同等重要的應用。

　　所有放大器都是為5V電源設計的，工作溫度范圍-40℃到+85℃，全部采用8引腳SO-8塑料封裝，標準引出線，帶卷包裝，TSH310還提供一個5引腳的SOT-23封裝版。

　　上述產品現可批量供貨，5,000片訂購TSH310、TSH330和TSH350的單價分別為1.30美元、1.40美元和1.20美元(僅供參考)。
