艾默生中小型交換局及基站解決方案(圖)

　　中小型交換局及基站通常為縣級城市綜合局、 1萬門左右市話局、長途傳輸二級干線站或相當的通信局（站）、基站等，所需設備種類及配套機房也類似，但是規模較前者小，重要程度也相對低一些，此類局站電源系統的不可用度應不大于1×10-6。即平均20年時間內，每個電源系統故障的累計時間應不大于10分鐘。

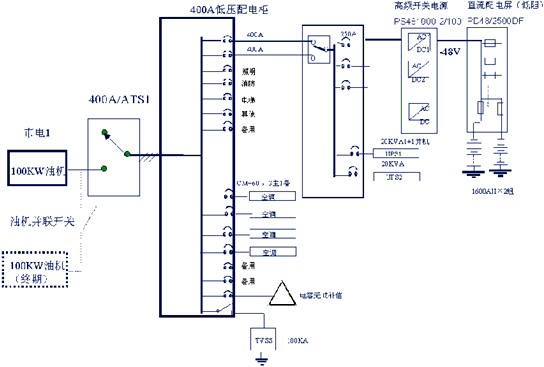

中小交換局及基站供電方案原理圖

　　圖為一個典型的中小型交換局及基站的供電方案的供電原理圖。此類局站一般為一路市電輸入，初期配備一臺油機，終期可能會擴展第二臺油機，但與大型交換局站方式不同，這里不再采用 ATS的切換方式，只是用一個油機并聯開關進行兩臺油機的切換；另外，對于小型的局站或基站有可能將交流配電、直流配電等同整流器一起集成在一個機柜內。對交/直流不間斷的電源系統仍然由單獨的交流配電柜進行配電，機房精密空調則由第一級的低壓配電柜進行供電。
