計算機系統防雷方案(圖)

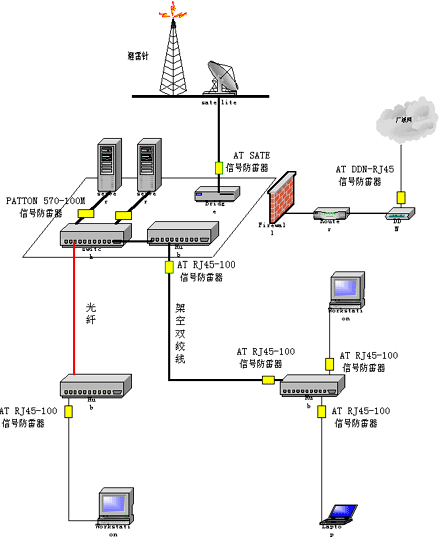

一、計算機系統信號防雷

二、計算機系統電源防雷

防雷方案實施計劃

　　防雷系統的設計應滿足以下原則：

　　1、保護器不影響被保護設備的正常工作；

　　2、雷擊產生沖擊波時，所采用的防護器件應有低阻抗，將沖擊電流直接導入大地而不產生危險的沖擊對地電位差；

　　3、防護器件應有較高的承受沖擊能量的能力，并有規范的接地系統。

　　按照IEC1312-1～3規范，為保護你計算機網絡系統的設備，將需要保護的空間劃分為不同的防雷區（LPZ），根據各部分空間不同的LEMP（雷閃電磁脈沖）的嚴重程度和實際情況確立相應的防護等級，合理使用相應的防雷器。

（一）、電源、信號防雷

　　1、在房總電源開關處并聯安裝上奧天公司總代理的德國制造的第一級和第二級AT VGA 280三相防雷器，帶聲光報警及雷擊計數功能。保護其整個機房用電設備免受雷電波干擾。

　　2、在分配電間或室外光纖交換機及交換機電源處安裝上奧天公司總代理的德國制造的第二級Atguard275/2P-C40單相電源防雷器，帶聲光報警及雷擊計數功能。保護二級設備免受雷擊。

　　3、在服務器及交換機或工作站電源插座處安裝第三級AT防雷轉換器，避免浪涌電壓干擾服務器及交換機或工作站。

　　4、在服務器100M輸出端口處安裝上美國PATTON公司生產的570　RJ45-100M信號避雷器，保護服務器。

　　5、在交換機24口串聯澳大利亞AT /RJ45-100信號避雷器設備，避免因雷擊感應或平時的電磁場干擾從雙絞線傳過來打壞設備。

　　6、在DDN專線上安裝澳大利亞AT/DDN-RJ45信號防雷器，保護DDN專線上的設備。

　　7、在衛星饋線上安裝澳大利亞AT/SATE信號防雷器，保護衛星饋線接收機等設備。

（二）、機房地網

　　接地裝置的任務是：

　　*　將雷電流導入大地；

　　*　引下線間的等電位連接；

　　*　導電性建筑物墻體附近的電位控制；

　　*　攔截在地面?zhèn)鞑サ睦纂娏鳌?BR>
　　1、　做一A型水平、垂直接地體，接地電阻要求R≤1Ω 。

　　2、在機房做一個總匯集排，以保證地電位分布均勻，交流工作接地、安全保護接地、直流工作接地、避雷接地等四種接地共用一組接地裝置。
