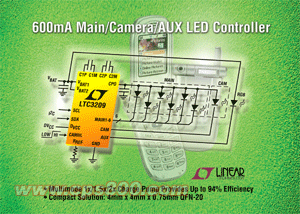

凌特推出用于主、相機和輔助LED顯示屏的蜂窩電話LED驅動器(圖)

　　凌特公司（Linear Technology Corporation）推出高度集成的 850kHz、低噪聲、高效率 1x/1.5x/2x 多模式充電泵 LTC3209-1 和 LTC3209-2，以用于驅動蜂窩電話的主、相機和輔助 LED 顯示屏。這兩款器件每個都能以高達 600mA 的總輸出電流驅動多達 8 個 LED 電流源。LTC3209-1 能以驅動多達 6 個 LED 的主顯示屏、一個 LED 的相機顯示屏和一個 LED 的輔助顯示屏；而LTC3209-2 可以驅動多達 5 個 LED 的主顯示屏、兩個 LED 的相機顯示屏和一個 LED 的輔助顯示屏。這兩款器件都采用緊湊的 4mm x 4mm QFN 封裝。每個顯示屏都可進行數字控制，并通過兩線 I2CTM 串行接口實現獨立調光和編程。LTC3209-1/-2的 2.9V 至 4.5V 輸入電壓范圍已經為由單節鋰離子電池供電的蜂窩應用而優化。當用鋰離子電池（標稱值為 3.6V）驅動時，效率可達到 94%，而靜態電流僅為 400uA，最大限度地延長了電池工作時間。LTC3209-1/-2 只需 4 個小的電容器和一個電阻，就可組成一個纖巧扁平（< 25mm2，高度為 0.75mm）的解決方案。

　　LTC3209-1 和 LTC3209-2 充電泵的特點是低噪聲恒定頻率工作，并基于 VIN 和 LED 正向電壓的情況自動優化效率。這兩款器件加電時都進入 1x 模式，并在任一 LED 電流源接近出現壓降時切換到升壓模式（1.5x）；隨后的壓降出現時就切換到 2x 模式。主/相機/輔助顯示屏的最大電流用單個電阻設置。LED 電流用精確的內部電流源控制，同時所有顯示屏的調光和接通/斷開控制通過兩線 I2C 串行接口實現。主顯示屏有 256 個亮度等級，相機顯示屏有 16 個亮度等級，而輔助顯示屏有 4 個亮度等級。內部電路防止在啟動和模式切換時出現浪涌電流和過高的輸入噪聲。此外，該器件具有短路保護、熱保護和 LED 開路/短路保護。

　　采用 20 引線 QFN（4mm x 4mm）封裝的 LTC3209EUF-1 和 LTC3209EUF-2 有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.80 美元。

　　性能概要：LTC3209-1 和 LTC3209-2

　　·高達 94% 的效率，無需電感器

　　·多模式、自動切換 1x/1.5x/2x 充電泵以實現最佳效率

　　·高達 600mA 的總輸出電流

　　·8 個電流源可用作主、相機和輔助 LED 驅動器：

　　　　－LTC3209-1：6 個 LED 的主顯示屏、1 個 LED 的相機顯示屏和 1 個 LED 的輔助顯示屏

　　　　－LTC3209-2：5 個 LED 的主顯示屏、兩個 LED 的相機顯示屏和 1 個 LED 的輔助顯示屏

　　·LED 接通/斷開、亮度等級可通過兩線 I2C 接口配置

　　·低噪聲、恒定頻率工作

　　·內部軟啟動在啟動和模式切換時限制浪涌電流

　　·短路保護、熱保護和 LED 開路-短路保護

　　·2.9V 至 4.5V 輸入電壓范圍

　　·4mm x 4mm x 0.75mm QFN-20 封裝
