凌力爾特單端口以太網供電控制器簡化 PSE 設計(圖)

　　凌力爾特推出自主式單通道供電設備（PSE）控制器 LTC4263，該器件具有片上 MOSFET，用于符合 IEEE 802.3af 以太網供電（PoE）標準的系統。這個集成電路僅需少數幾個外部組件，是一個完整的單端口 PSE 解決方案以進行檢測、分類和向連接到該集成電路的受電設備（PD）提供隔離的 48V 電源。LTC4263 提供符合標準的 AC 或 DC 方法，用來檢測 PD 的去除，同時具有先進的片上控制算法，而且在無需處理器干預的情況下，可對所有需要的任務提供自主式操作。

　　LTC4263 利用內部檢測電阻提供精確浪涌、限流和短路控制，以進一步確保 IEEE 802.3af 兼容性。端口限流可配置為自動調節，以適應所檢測的 PD 類別。先進的檢測和電源監視技術防止損壞傳統純數據設備，同時仍然能向較新的以太網供電設備提供電源。用單電源驅動時，LTC4263 還容許在多個端口簡單地實現電源管理。

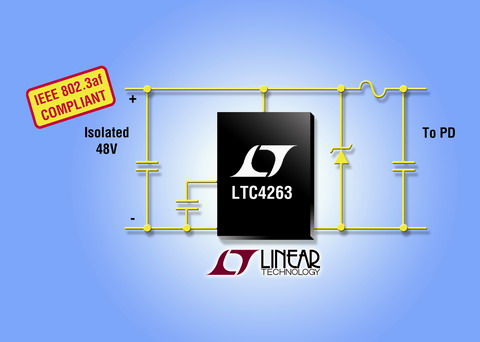

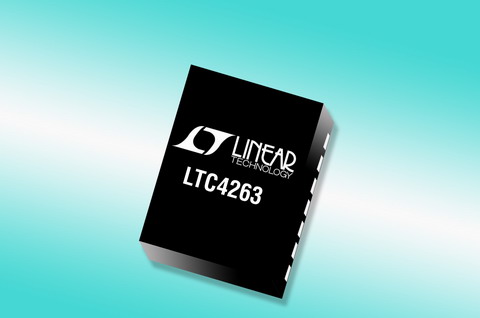

　　該集成電路豐富的功能允許它極大地簡化 PSE 實現，僅需單個 48V 電源和少量無源支持組件即可。該器件還非常適用于符合 IEEE 802.3af 標準的端點/中跨系統，包括低端口數 PSE 或獨立 PSE。LTC4263 規定工作在整個商用和工業溫度范圍，采用 14 引腳 4mm x 3mm DFN 和 SO-14 封裝。以 1,000 片為單位批量購買，每片起價為 2.95 美元。

單端口 PSE 控制器
