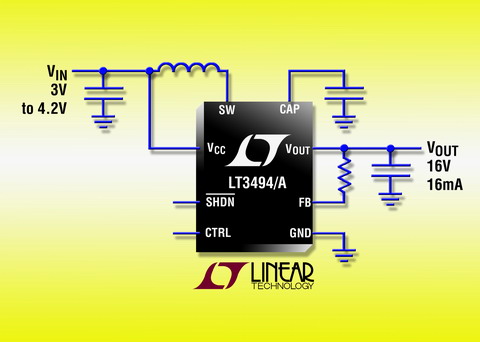

凌力爾特推出低噪聲升壓型轉換器 LT3494/A(圖)

　　凌力爾特日前推出低噪聲升壓型轉換器 LT3494/A，該器件具有集成電源開關、肖特基二極管和輸出斷接電路。LT3494 使用 180mA 的開關，而 LT3494A 則使用 350mA 的開關，兩款器件都采用 3mm x 2mm DFN-8 封裝。它們 2.3V 至 16V 的寬輸入電壓范圍允許用從單節鋰離子電池直到 12V 的固定輸入軌工作，從而可提供高達 40V 的輸出。LT3494 可從單節鋰離子電池獲得在 15V 時超過 17mA 的電流，非常適合 OLED 顯示器等應用。LT3494A 具有較高的電流能力，從單節鋰離子電池獲得在 15V 時超過 27mA 的電流。這兩款器件都采用了獨特的控制方法，在寬負載電流范圍內既可實現高效率又可實現低輸出紋波。這種控制方法保證在整個負載范圍內的開關頻率處于音頻頻帶之上，因此是 MP3 播放器等噪聲敏感應用的理想選擇。LT3494/A 的 3mm x 2mm DFN 封裝加上纖巧、低成本的陶瓷電容器和電感器可組成占板面積非常緊湊的解決方案。

　　LT3494 的 NPN 開關在 100mA 時實現了僅為 110mV 的 VCESAT，因此可提供高達 80% 的效率。僅為 65uA 的靜態電流（停機時 <1uA）最大限度地延長了電池工作時間，同時由于集成了肖特基二極管和輸出斷接電路，因此不再需要昂貴的外部電路。最后，這些器件還具有面向顯示應用的集成調光/對比度調節功能。

　　采用 8 引線 3mm x 2mm DFN 封裝的 LT3494EDDB 和 LT3494AEDDB 都有現貨供應。以 1,000 片為單位批量購買，每片起價為 1.45 美元。

LT3494/A

性能概要：
• 低靜態電流：在工作模式時為 65uA（停機模式時為 0.1uA）
• 在整個負載范圍內開關頻率都是聽不到的
• 集成的 NPN 電源開關：
- 350mA 限流（LT3494A）
- 180mA 限流（LT3494）
• 集成的肖特基二極管
• 集成的輸出斷接
• 集成的輸出調光
• 寬輸入范圍：2.3V 至 16V
• 寬輸出范圍：高達 40V
• 纖巧 8 引線 3mm x 2mm DFN 封裝
