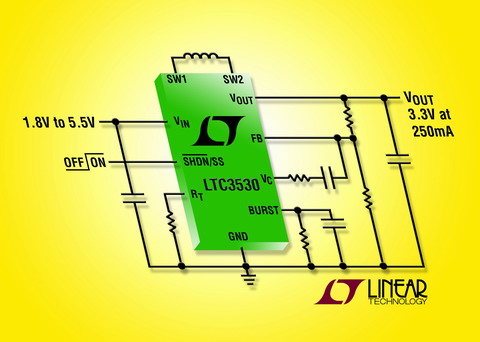

凌力爾特推出同步降壓-升壓型轉換器 LTC3530(圖)

　　日前，凌力爾特（Linear Technology Corporation）推出同步降壓-升壓型轉換器 LTC3530，該器件在輸入高于、低于或等于輸出時，提供高達 600mA 的輸出電流和穩定輸出電壓。其 1.8V 至 5.5V 的輸入范圍和 1.8V 至 5.25V 的輸出范圍與單節鋰離子或兩節堿性/鎳鎘/鎳氫金屬電池應用兼容。LTC3530 的拓撲在所有工作模式下提供連續輸送模式，非常適用于甚至在電池電壓降至低于輸出時也必須保持恒定輸出電壓的應用。在很多情況下，這可以延長多達 20% 的電池工作時間。LTC3530 的恒定開關頻率實現了低噪聲，而且在 300kHz 至 2MHz 范圍內是用戶可編程的，因此允許在效率和解決方案尺寸之間取得最佳平衡。緊湊的外部組件加之 3mm x 3mm DFN 或 MSOP-10 封裝可組成占板面積微小的解決方案，這通常是手持應用所需的。

　　LTC3530 具有兩個 N 溝道 MOSFET 和兩個 P 溝道 MOSFET（分別為 0.21Ω和 0.24Ω），可實現高達 96% 的效率。可編程突發模式（Burst Mode®）操作允許用戶調節啟動該模式的負載電流水平。突發模式工作僅需要 40uA 的靜態電流，而停機電流低于 1uA，這進一步延長了電池工作時間。其他特點包括軟啟動、限流、熱停機和輸出斷接。

　　采用 10 引線 DFN 封裝的 LTC3530EDD 有現貨供應，LTC3530EMS 采用 10 引線 MSOP 封裝。以 1,000 片為單位批量購買，這兩種版本器件的每片價格均為 2.75 美元。
　
性能概要：
• 穩壓輸出，輸入電壓高于、低于或等于輸出電壓
• 1.8V 至 5.5V 的輸入范圍和 1.8V 至 5.25V 的輸出范圍
• 從 1.8V VIN 產生 250mA 連續輸出電流
• 從鋰離子電池產生 600mA 連續/1A 峰值輸出電流
• 單個電感器
• 同步整流：高達 96% 的效率
• 可編程自動突發模式工作
• 停機時輸出斷接
• 與 LTC3440 引腳兼容
• 300kHz 至 2MHz 的可編程頻率
• <1uA 的停機電流
• 小型耐熱增強型 10 引線（3mm x 3mm）DFN 和 10 引線 MS 封裝
