凌特具降壓電路簡單性的隔離 DC/DC 解決方案(圖)

　　凌特公司推出一系列可為隔離電源設計提供降壓型穩(wěn)壓器的性能和簡單性的 DC/DC 轉換器。這些主端和副端集成電路采用了多相（PolyPhase®）操作方式，用于實現兩個電路的電流均分和并聯，以提供較高的輸出電流。其它優(yōu)點包括自啟動能力（無需額外變壓器繞組）、無光耦合器設計、快速瞬態(tài)響應和同步整流以實現高效率工作。該組芯片支持標準輸出電壓，如 5V、12V、28V 和 52V 以及低至 0.6V 的低電壓。此外，它們允許采用廉價和現售的磁性和分立組件。其中一個應用實例是 36VIN ~ 72VIN 輸入范圍提供 3.3VOUT/30A或1.2VOUT/100A 輸出的隔離電源。

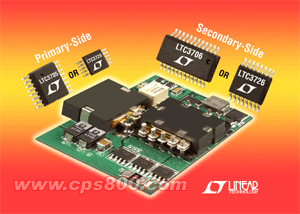

　　主端控制器 LTC3705 和 LTC3725 是正向驅動器。LTC3705 是雙開關驅動器，而 LTC3725 是具單個開關運作的更簡單版本。副端集成電路 LTC3706 和 LTC3726 是具自啟動架構的電流模式同步整流器。LTC3706 適合多相工作，而 LTC3726 更簡單，并非常適用于單相工作。為了進一步簡化設計，凌特公司采用了一種專有技術，通過一個纖巧的脈沖變壓器對絕緣勢壘兩端的柵極驅動信號和 DC 偏置電源進行多路傳輸。

　　該組芯片的設計靈活性可實現標準和定制占板面積的隔離電源。凌特公司為客戶給予設計幫助，提供原理圖、材料單、仿真、設計文件和演示板。除了設計支持，與 DC/DC 模塊相比，客戶還可節(jié)省大量的成本。

　　以 1,000 片為單位批量購買，LTC3705、LTC3706、LTC3725 和 LTC3726 的價格分別為 2.63 美元、3.88 美元、2.56 美元和 3.19 美元。
