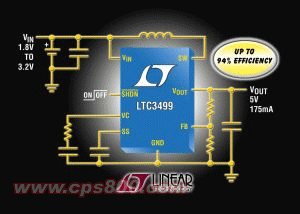

凌特面向電池應用推出具輸出斷接功能的1.2MHz穩壓器(圖)

　　凌特(Linear Technology)日前推出1.2MHz、電流模式、同步升壓型DC/DC轉換器LTC3499/B，該器件具有真正輸出斷接、浪涌電流限制和電池反向保護功能。其內部開關具有750mA電流限制(最小)，能從1.8V至5.5V的輸入電壓范圍提供高達6V的輸出電壓，使其非常適用于單節鋰離子和兩或三組雙節堿性/鎳鎘/鎳氫金屬電池應用。

　　5V情況下，LTC3499/B從兩節堿性電池提供高達175mA的連續輸出電流。同步整流實現94%的效率，同時突發模式工作將靜態電流降低至僅為20uA，最大限度地延長了手持應用的電池工作時間。就需要噪聲盡可能最低的應用而言，LTC3499B在輕負載時具有連續切換能力。DFN或MSOP封裝以及750kHz的恒定開關頻率的結合最大限度地減小了電感器和電容器的尺寸，從而可組成手持應用所需的纖巧占板面積解決方案。

　　LTC3499/B采用RDS(ON)僅為0.45Ω(N溝道)和0.58Ω(P溝道)的內部開關。電池反向保護功能在電池極性反接時可保護該集成電路和負載，同時真正輸出斷接功能允許輸出在停機時完全放電。這還限制了啟動時的浪涌電流，最大限度地降低了輸入電源端的涌入電流。其它特點包括過壓保護、可編程軟啟動和熱保護。就升壓型應用而言，需要高達175mA的輸出電流，電池反向保護、小解決方案尺寸和最長電池工作時間都是決定性因素。

　　采用8引腳DFN或MSOP封裝的LTC3499EDD和LTC3499EMS8有現貨供應。以1,000片為單位批量購買，每片起價為2.15美元。采用8引線DFN或MSOP封裝的“B”版本LTC3499BEDD和LTC3499BEMS8也有現貨供應。以1,000片為單位批量購買，每片起價也為2.15美元。
