凌特推出同步降壓-升壓型DC/DC轉換器(圖)

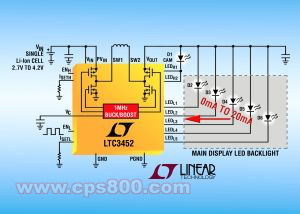

　　凌特公司(Linear Technology Corporation)日前推出同步降壓-升壓型DC/DC轉換器LTC3452，該器件優化了采用單節鋰離子電池以驅動兩組白光LED的應用。LTC3452可驅動多達5個并聯的LED，而每個LED的驅動電流高達25mA，可為L(zhǎng)CD顯示屏提供背光照明。

　　據凌特介紹，該器件還可驅動兩個LED，而每個LED的驅動電流高達200mA(或者一個LED，驅動電流為400mA)以用于相機閃光燈應用。LTC3452的同步降壓-升壓型拓?fù)湓?.7V至4.2V的整個可用鋰離子電池電壓范圍內提供高達90%的效率，最大限度地延長了電池工作時間。4mm×4mmQFN封裝和恒定1MHz開關頻率確保實現大多數手持應用所需的非常緊湊解決方案占板面積。

　　取決于輸入電壓和LED最高正向壓降，LTC3452可工作在同步降壓、同步升壓或降壓-升壓模式。通過檢測哪個LED在編程電流上需要最高正向壓降以及調節共用輸出軌以實現最低壓差，從而獲得最佳效率。每個顯示屏的最大LED電流可用單個外部電阻編程。雙使能引腳允許對TFT顯示屏進行PWM亮度控制，同時一個獨立的接通/斷開控制引腳用于閃光燈輸出。其它特點包括：內部軟啟動、開路/短路LED保護和過熱保護。

　　采用4mm×4mmDFN封裝的LTC3452EUF有現貨供應。以1,000片為單位批量購買，每片起價為1.80美元。
