安森美推出60瓦電源適配器用高能效GreenPoint™;參考設計(圖)

　　6月14日,安森美半導體宣布推出第五款GreenPoint™參考設計，用于液晶電視和顯示器、筆記本電腦和其他消費電子產品的60瓦（W）電源適配器。該新型參考設計不僅滿足待機和工作模式能效規范標準的繁冗設計挑戰，而且是性價比高的解決方案。

　　安森美半導體這最新設計藍圖除提供真正高能效，也解決了電源適配器的所有功能模塊，取得了低待機功率，且符合CEC、美國能源之星及歐洲Code of Conduct（COC）的要求。該設計提供88% 的能效，在待機模式下能耗小于250毫瓦（mW），進一步節省電源（適配器大多數時間均處于待機模式）。方今大多數的60 W適配器之待機能耗為750 mW。

　　安森美半導體汽車和電源產品部高級副總裁威廉思(Andy Williams)說：“我們新的60 W適配器參考設計配合了之前推出的90 W GreenPoint™筆記本電腦適配器設計，進一步鞏固我們在高能效電源適配器用硅供應商的領先地位。這新設計針對高能效和適配器尺寸至關重要的應用，并
成本且最優化。今年年末，安森美半導體計劃推出其他GreenPoint™參考設計，以涵蓋更多的電源應用。”

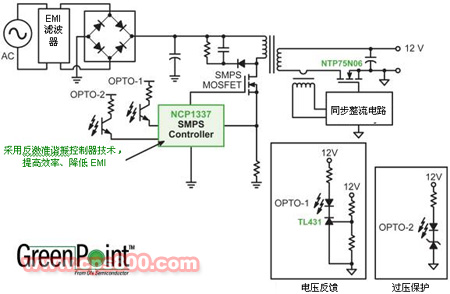

　　參考設計

　　參考設計的主導元件是新推出的NCP1337增強型脈沖寬度調制（PWM）電流模式控制器。它結合了真正的電流模式調制器和去磁檢測器，這樣確保在任何負載/線路上均得到完整的邊界線/臨界導電模式。該器件提供內部變壓器磁芯去磁檢測，無需外部信號。頻率在內部限制為130千赫茲（kHz），符合電磁干擾(EMI)導電輻射標準，其最低限制為150 kHz。

　　NCP1337通過監控反饋引腳工作，只要功率要求低于預先設置的水平，即進入紋波模式。由于重啟被內部軟啟動軟化，且頻率不可能低于25 kHz，所以沒有噪聲。該控制器的特點還包括高效的保護電路，在過流情況下，將關閉輸出脈沖并在試圖重啟時進入安全突發模式。一旦故障消失，器件自動恢復，電源重新開始工作。

　　其他特性包括稱為輸入欠壓保護(brown-out protection)的整體電壓檢測功能，這是一種可調的過載補償，用于處理輸入電壓變化對于準諧振PSU可提供最高功率的影響，并提供Vcc過壓保護。內部4.0毫秒（ms）軟啟動消除了傳統的啟動應力。

　　NCP1337是電源適配器、離線電池充電器、CRT電視電源、DVD播放器和機頂盒等其他消費電子產品、以及任何要求高能效和低EMI電源的理想選擇。

　　該器件采用SOIC-7和PDIP-7封裝，每2,500片的批量單價為1.04美元。
