TI鋰電池充電IC增進熱過載保護穩壓功能(圖)

　　德州儀器(TI)宣布推出一款新型1A bqTINY單體鋰離子電池線性充電器，該產品增強了熱過載保護穩壓以及低壓降電源管理功能。對于多種通過電池充電底座或AC適配器進行充電的應用來說，該款新型3×3mm器件將使充電過程更安全、更高效，這些應用包括個人數字助理 (PDA)、手機、數碼攝像機以及無線耳機等。

　　bq24060 電池充電器集成了1A功率FET以及電流傳感器，因而能夠承受高達26V的輸入電壓。該產品還提供具備獨特安全與低壓降特性的全面充電管理功能，以延長電池使用壽命。bq24060可根據電池制造商的要求分三階段進行充電：即預充電調節、恒流或熱穩壓電流以及精確恒壓。該充電器算法縮短了充電時間，實現了總荷電量的最大化，并可保護電池免遭過熱損壞或電損壞。當電池電壓降到內部閾值以下時，bq24060會重新開始充電，如果去除外部輸入電源，那么就會進入低功耗睡眠模式。

　　高性能線性充電器集成了反向阻斷保護機制，以避免在沒有DC供電的情況下發生電池漏電的情況。此外，bq24060經過配置后，還能在LDO模式下工作，這樣，即使沒有電池，系統也能完全正常工作。在終端設備制造過程中，LDO模式的特性對全面系統測試前的電路板測試也相當有用。

　　bq24060還提供過壓保護特性，在高壓情況下，該器件能夠迅速將充電器和系統與適配器相斷連，從而實現保護功能。此外，即使在環境溫度較高的惡劣環境下，增強型熱過載保護穩壓特性也能確保bq24060長期正常工作，比如夏季在汽車中工作，或錯誤地連接至輸入電壓較高的適配器。

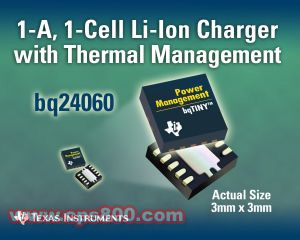

　　bq24060充電器現已投入量產，可通過TI及其授權分銷商訂購獲得。該器件采用10引腳3毫米×3毫米MLP封裝。批量為1,000片時的建議零售單價為1.20美元。
