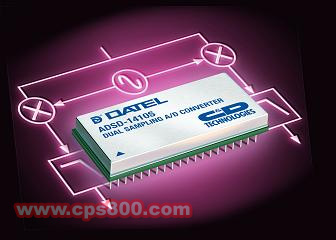

C&D的10MSPS雙采樣A/D轉換器具備14-bit精度(圖)

　　C&D Technologies日前推出一款新的全集成、10MSPS雙采樣、14-bit分辨率模數轉換器(A/D轉換器)——ADSD-1410S。它是C&D 2MSPS A/D轉換器ADSD-1402S的升級產品。

　　功能完整的ADSD-1410S理想適合用于低噪音高性能要求的高速數據采集系統中。典型的應用包括醫療儀器、雷達I/Q、數字信號處理和商業及軍事用途的儀器和ATE。

　　采用40pin TDIP標準封裝，ADSD-1410S提供兩種規格。標準產品的溫度范圍是0℃～+70℃，而ADSD-1410S-EX適合–55℃～+125℃的溫度范圍。該產品在操作溫度范圍內具有“無誤碼”的工作表現。

　　ADSD-1410S適合時間和頻率領域的應用，具有±2.5V的輸入范圍和全面的標準特性。包括兩個快速(fast-settling)采樣/保持放大器、兩個14-bit A/D轉換器、多組輸出緩沖、一個精確參考、邊沿觸發和時續及控制邏輯操作從所需的雙或單啟動轉換脈沖。

　　該產品提供的一系列管腳功能使模擬輸入范圍得以擴展。ADSD-1410S的數字輸出可以驅動5V或3V邏輯系統。ADSD-1410S參數包括76dB的信噪比和-83dB的總諧波失真、以及出眾的積分非線性和微分非線性表現。該產品只需要±5V供電，功耗1.6W，應用可擴展至寬帶領域和FFT測試。
